Rohrsystem 280

Rohrsystem 280

Das Rohrsystem 280 bietet flexibel einsetzbare Rohr-Bauteile mit unendlich vielen Einsatzmöglichkeiten. Die Zahl 280 bezieht sich auf den Außendurchmesser der Rohre, 280 mm entsprechen im Modell-Maßstab 1:32 also 8,75 mm Durchmesser.

ALLE Bauteile in diesem System werden mittels Verbindungsflansche untereinander verbunden (verklebt). Für Rohrenden gibt es verschiedene Blindmuffen. Ergänzt wird dieses Rohrsystem durch einen großen "Bruder", dem Rohrsystem 400 und den "Kessel-Bauteilen".

Im Gegensatz zu den anderen Bauteilen aus meiner Herstellung, die nur nach Auftrag gedruckt werden, bemühe ich mich die Teile vom Rohrsystem 400 und vom Rohrsystem 280 in kleinen Mengen "am Lager" zu haben.

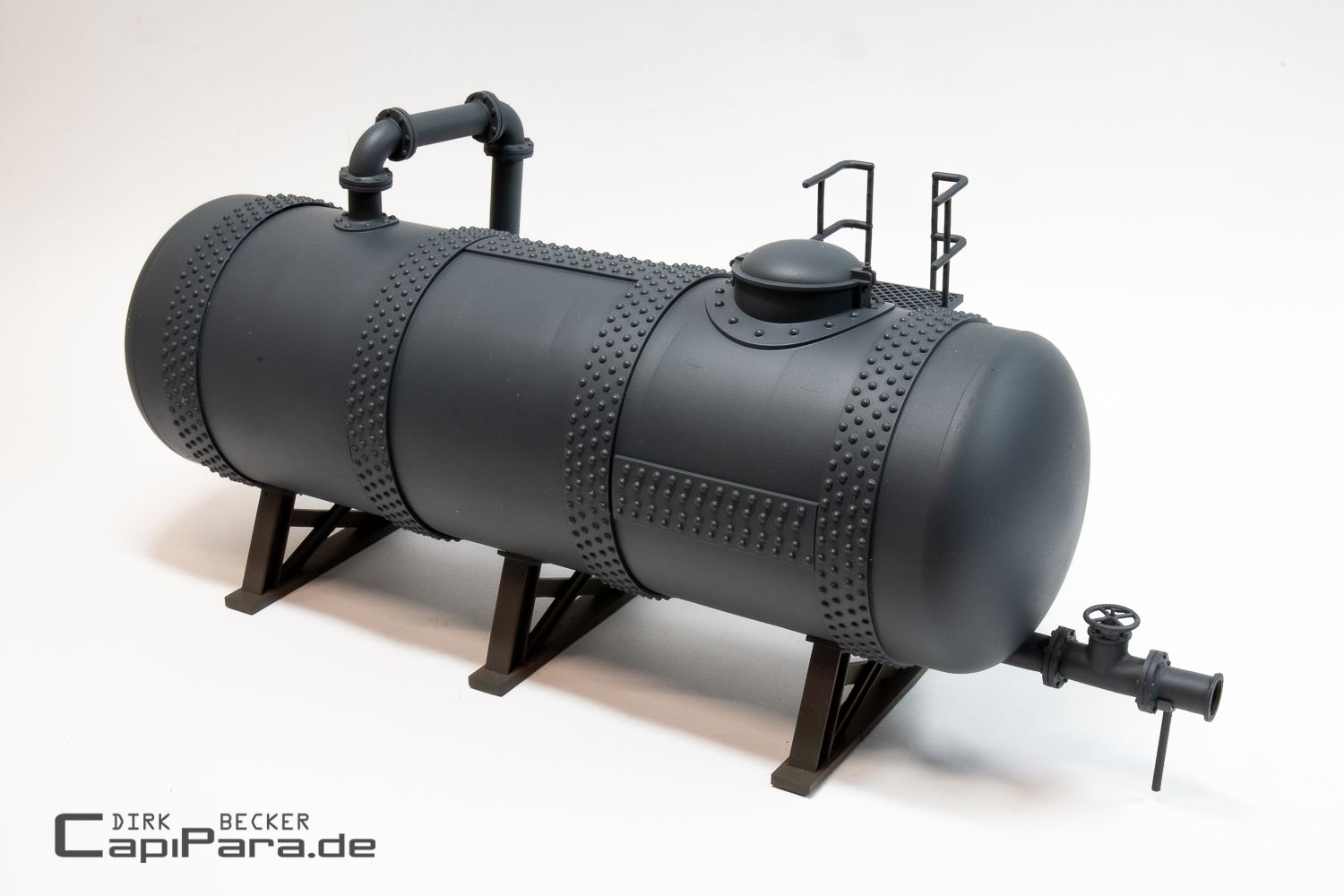

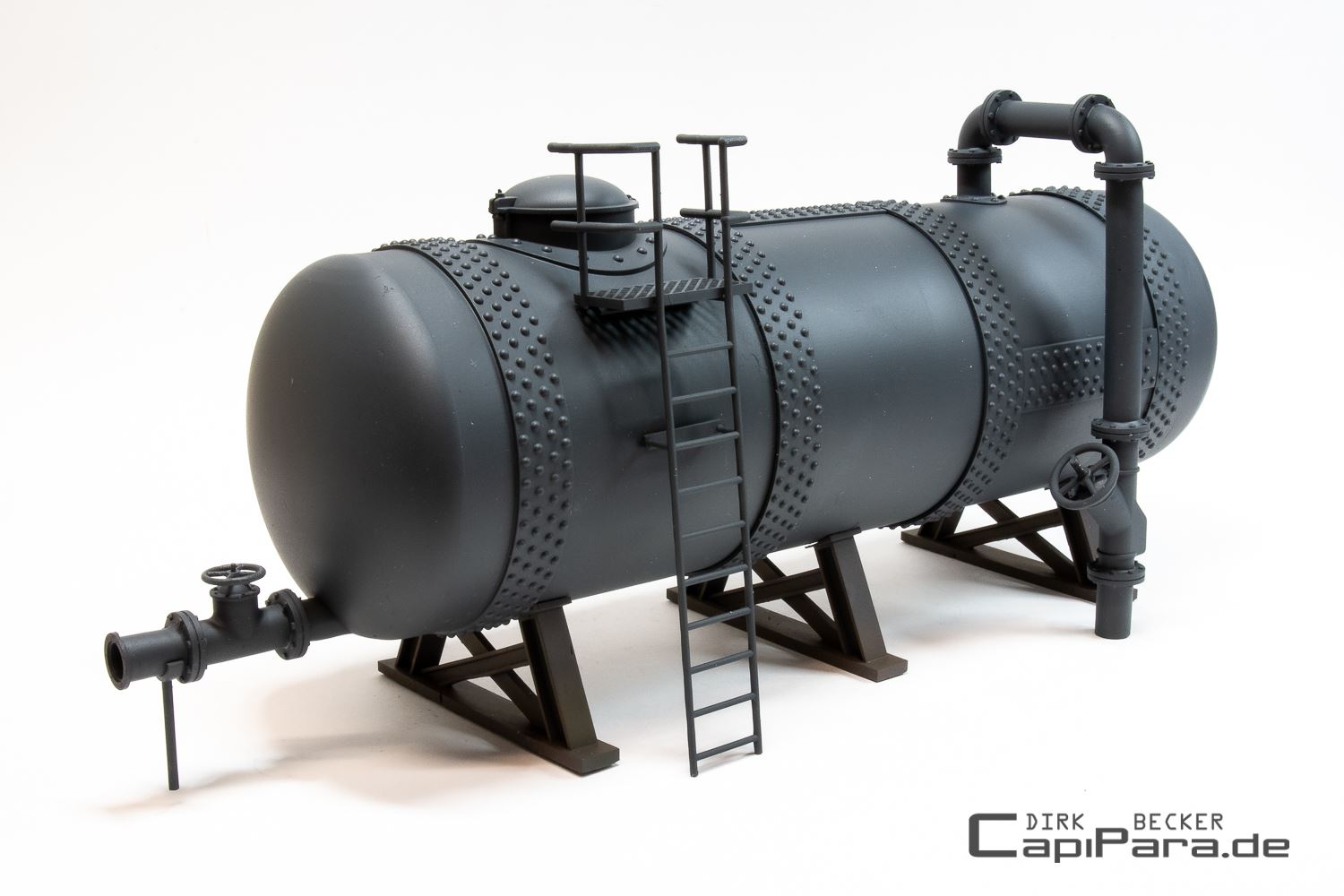

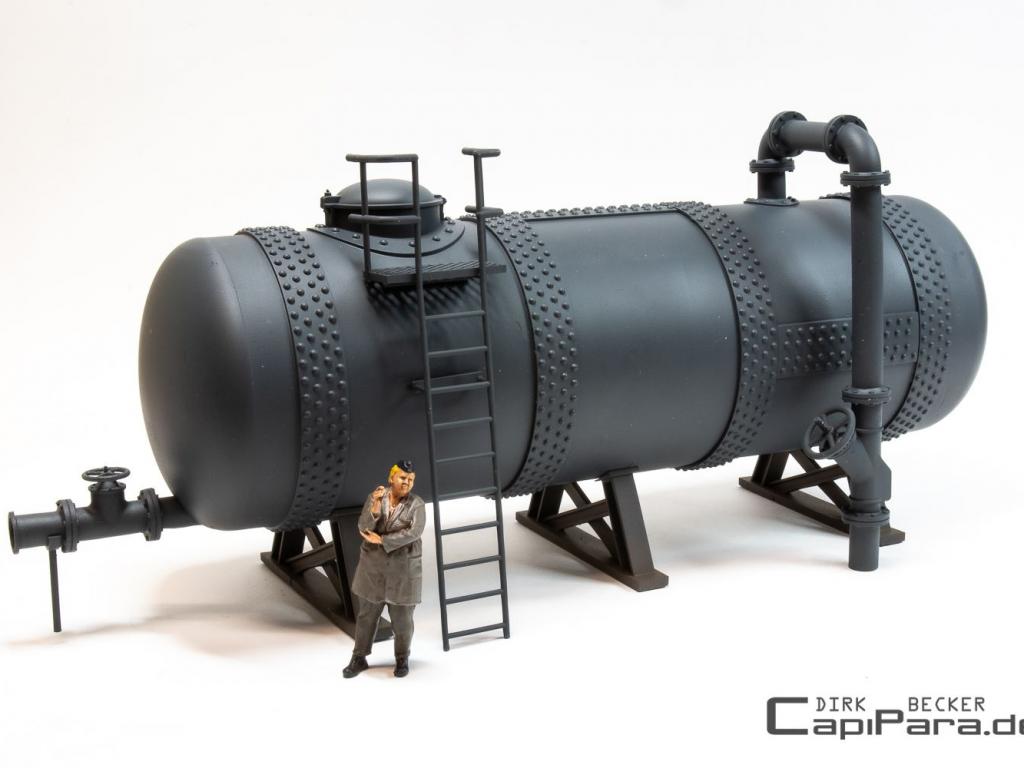

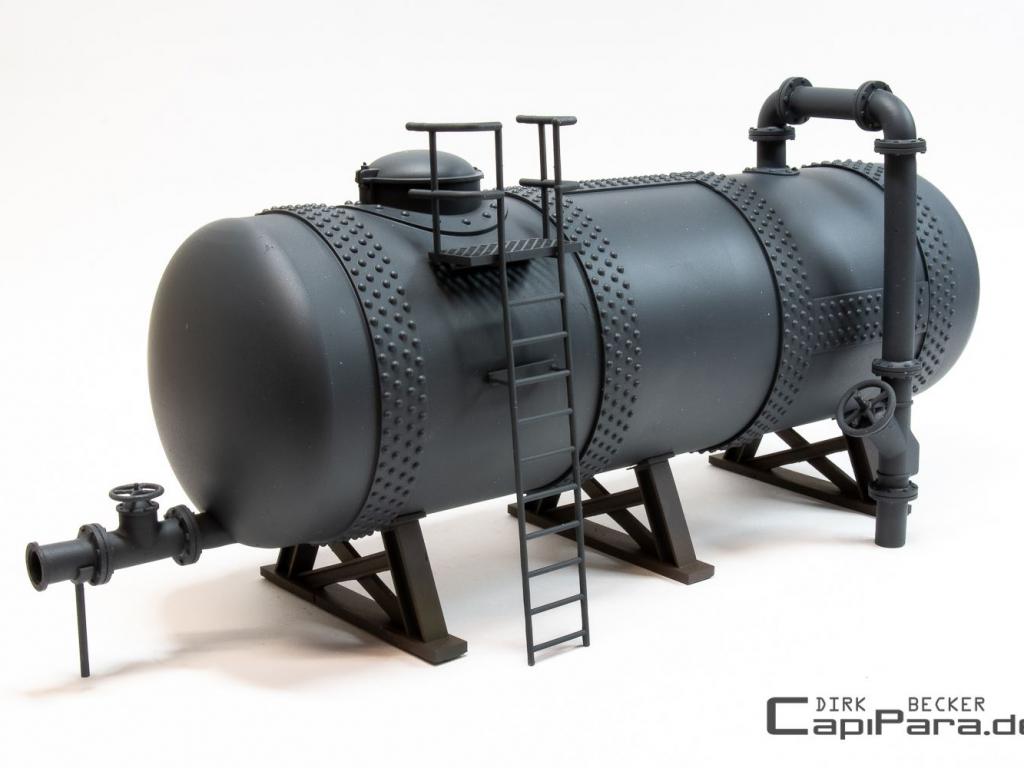

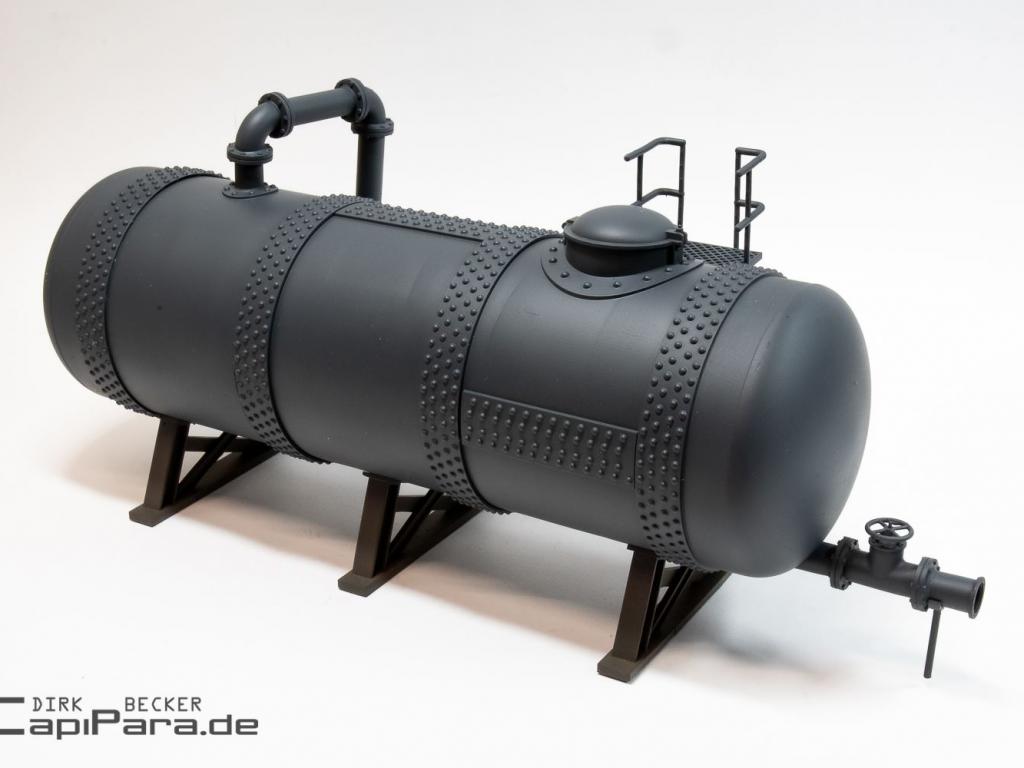

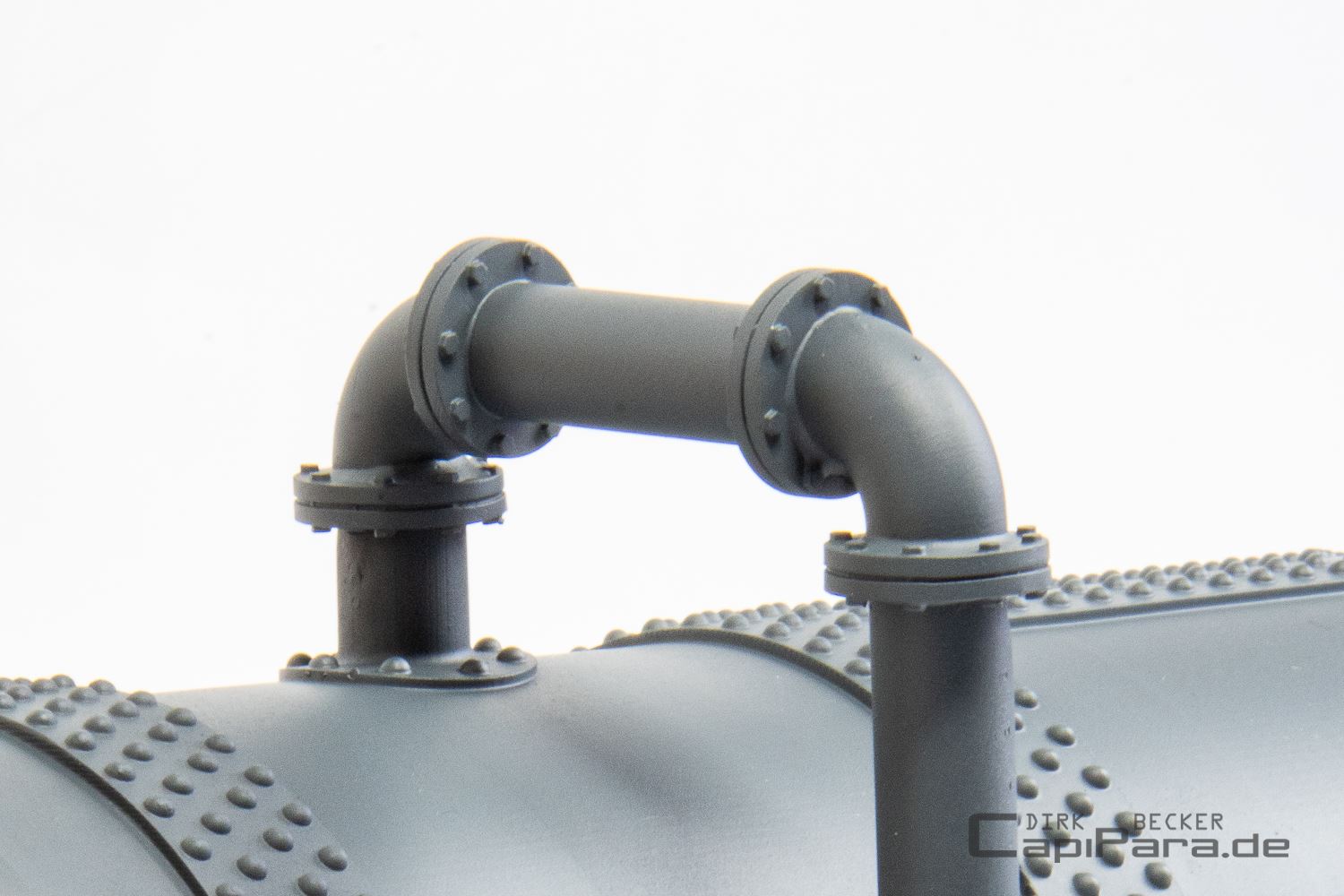

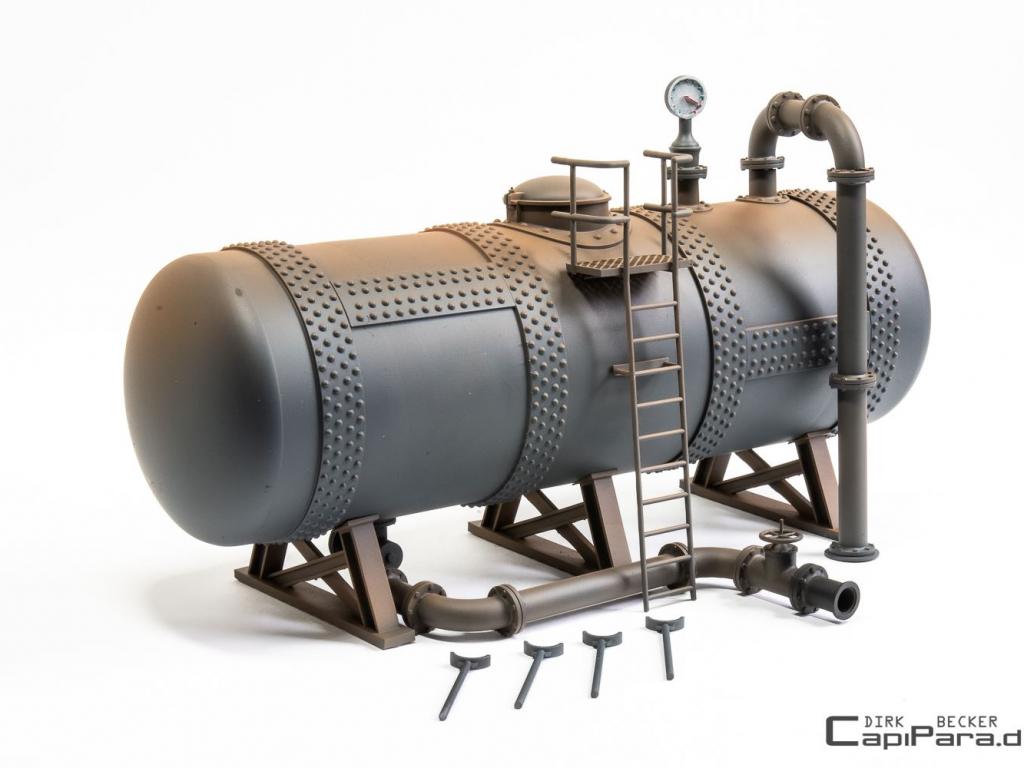

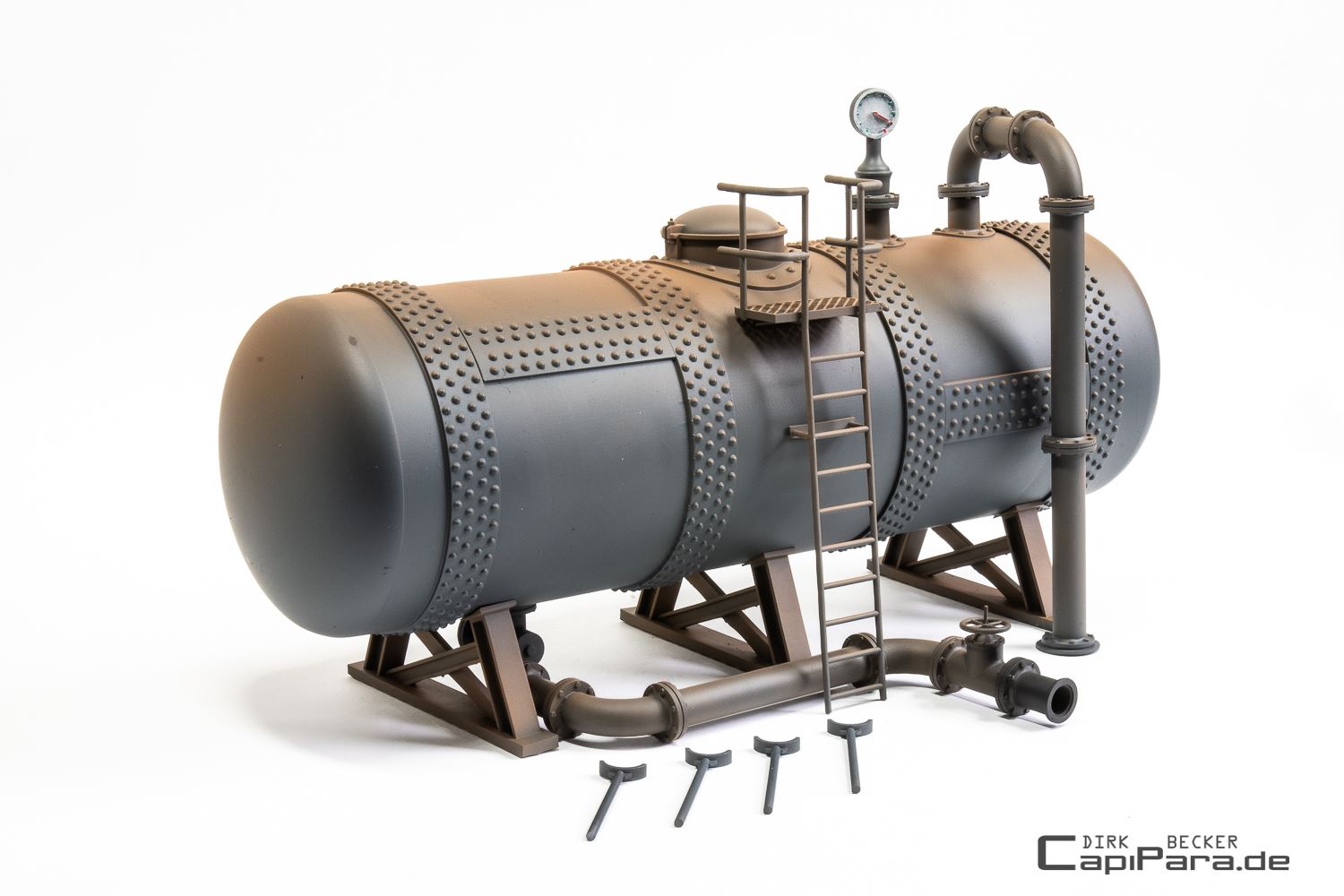

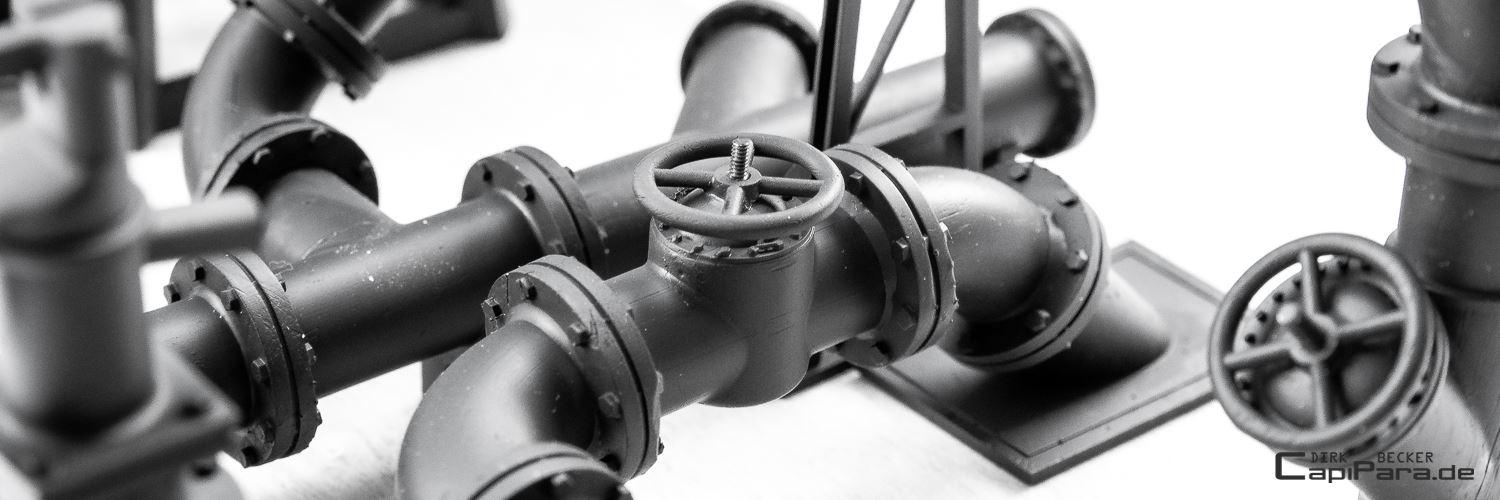

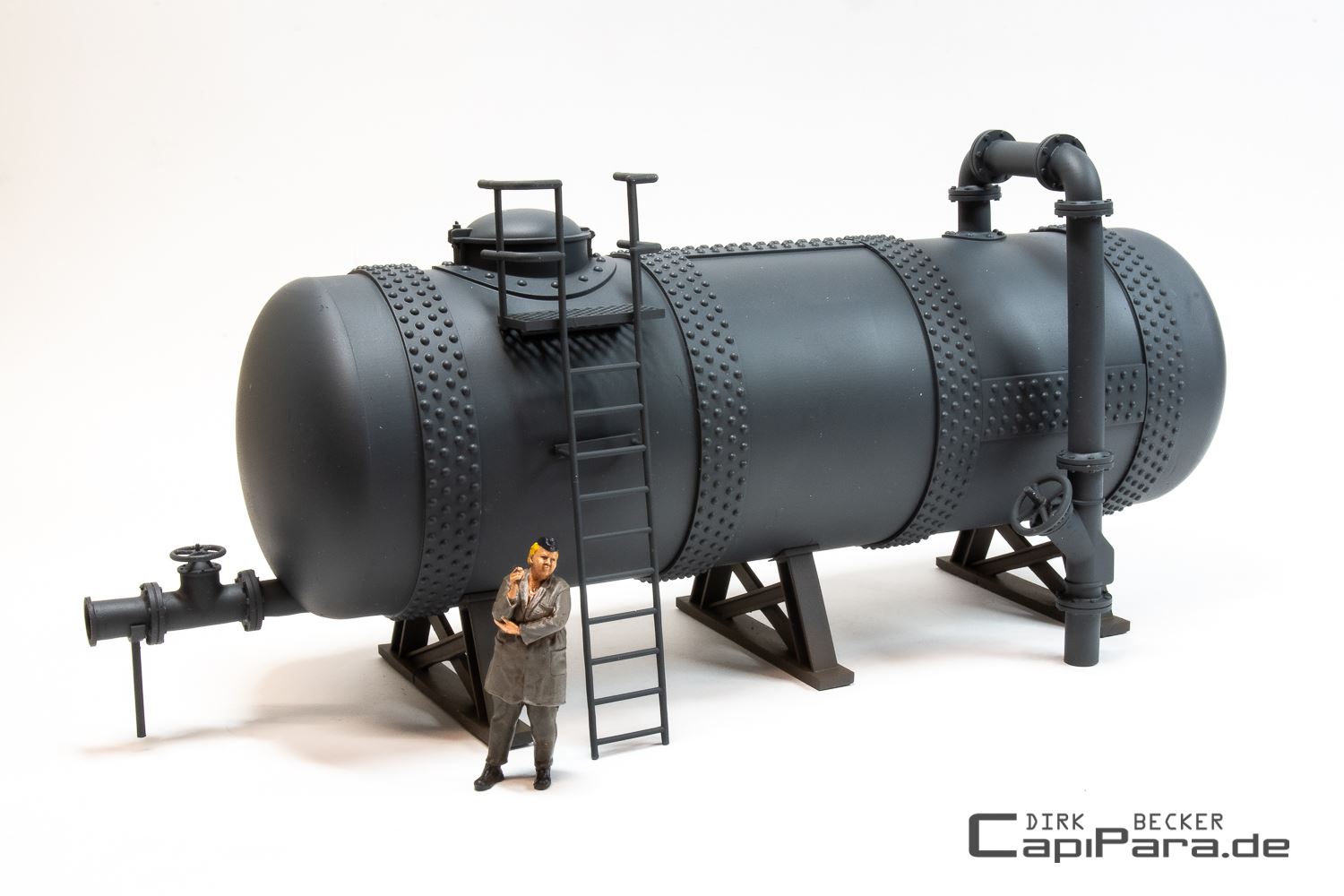

Beispiele - alle Rohrleitungen entstanden mit dem System 280

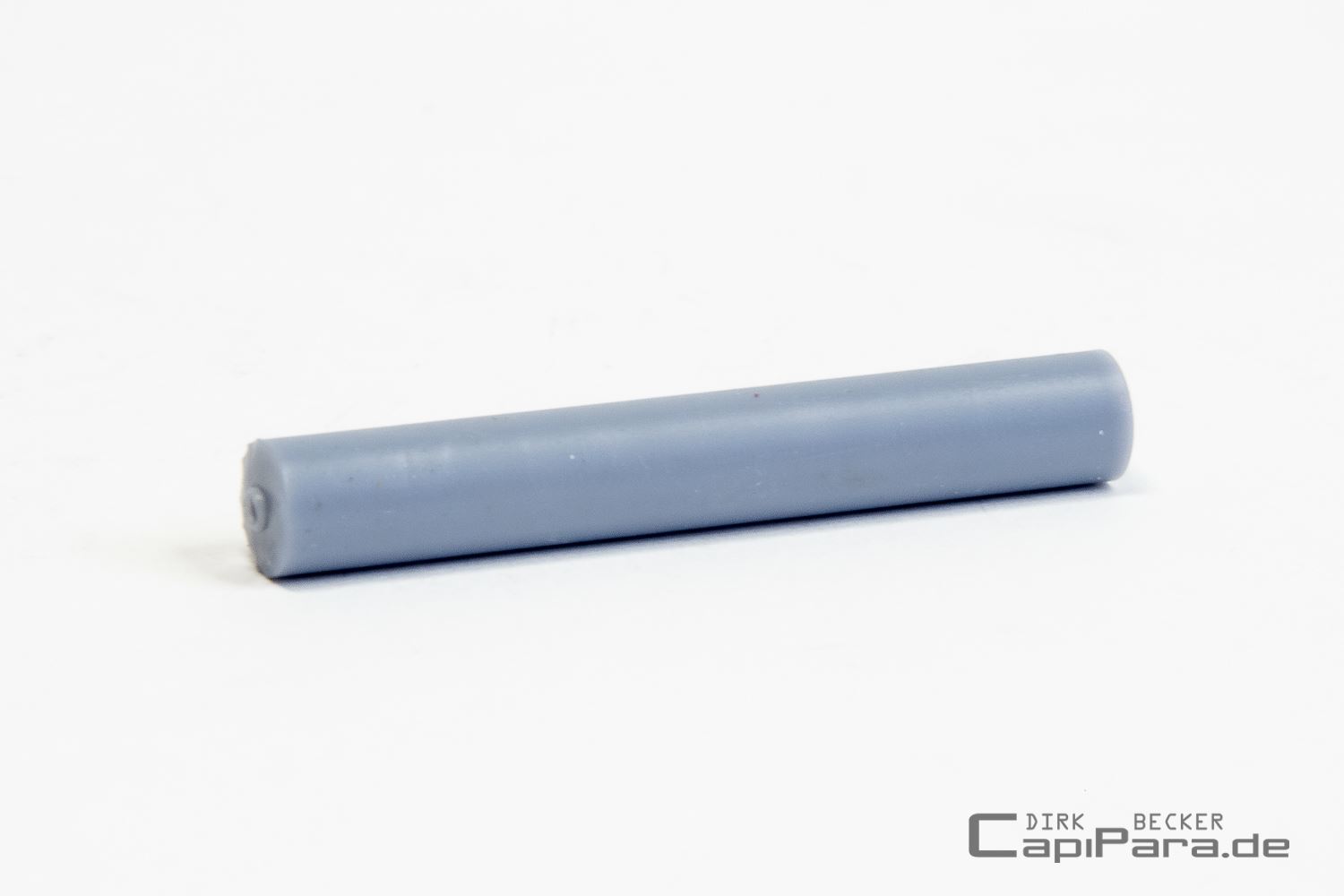

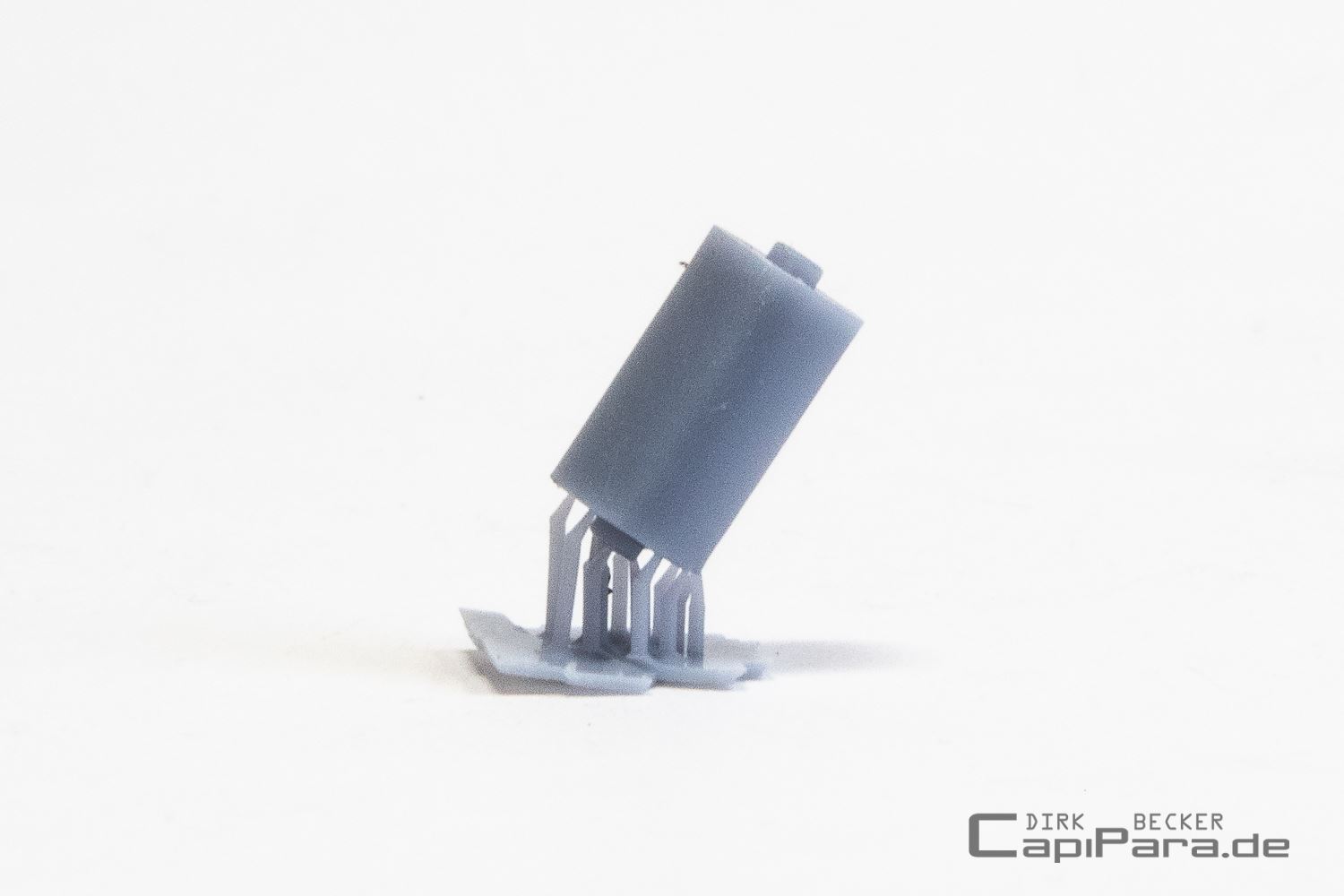

#6701, gerades Rohr, 15 mm lang

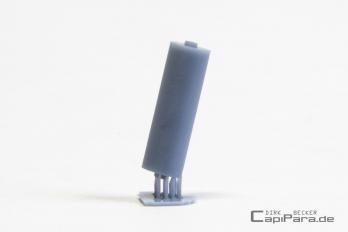

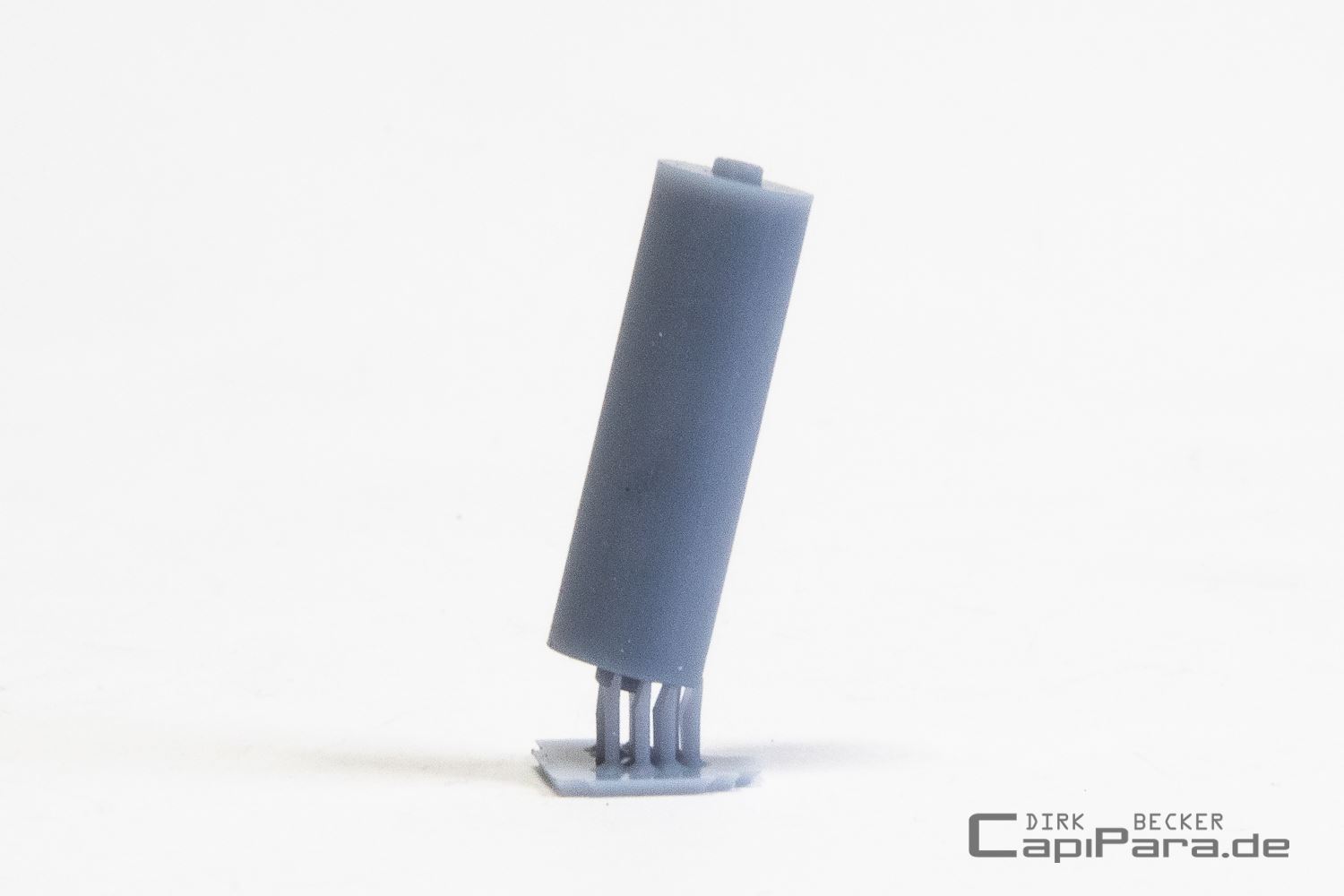

#6702, gerades Rohr, 27,6 mm lang

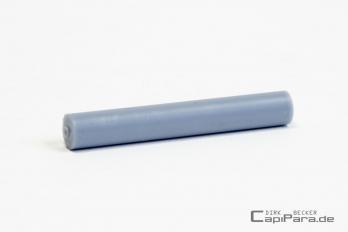

#6703, gerades Rohr, 58,6 mm lang

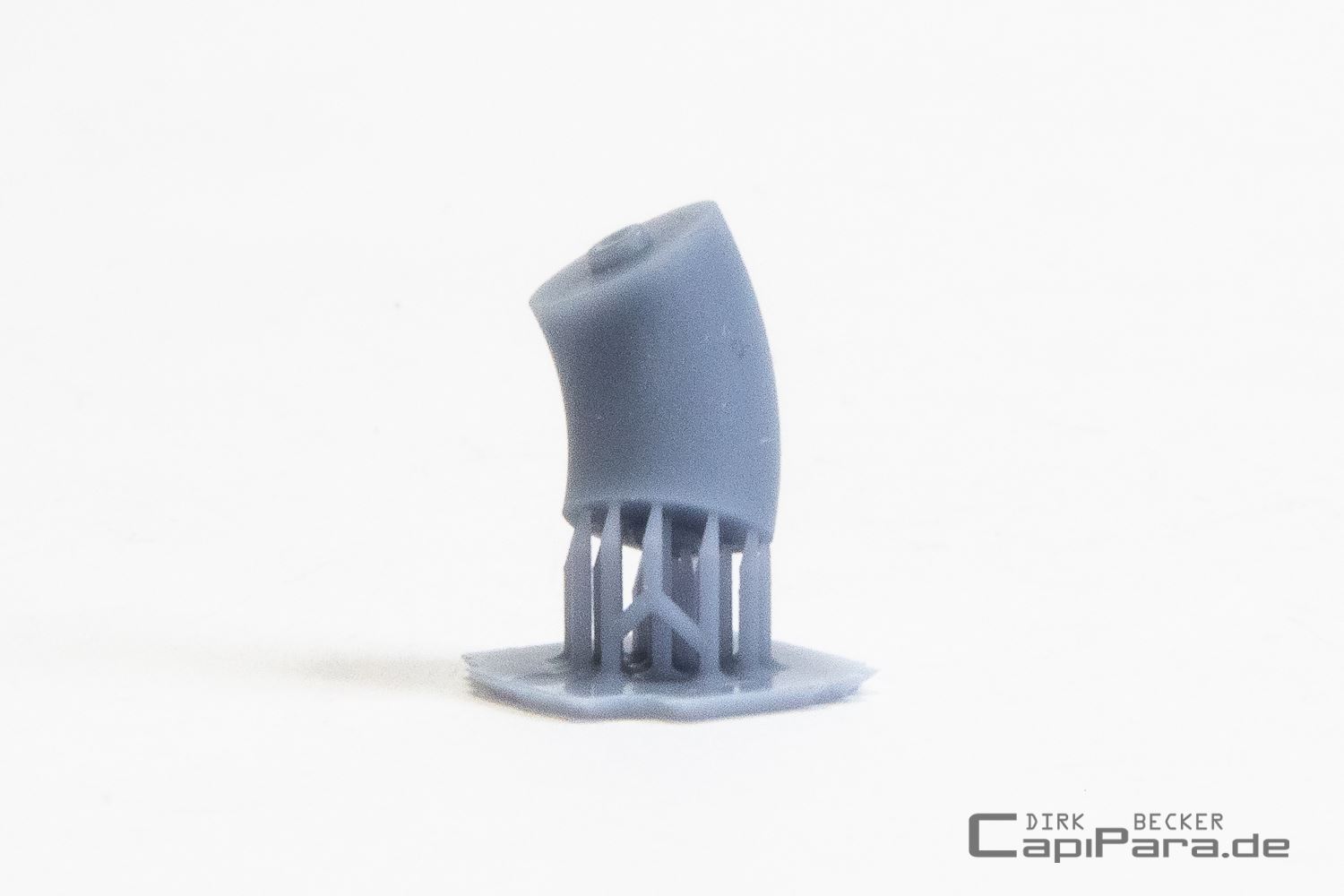

#6704, Bogen 45°

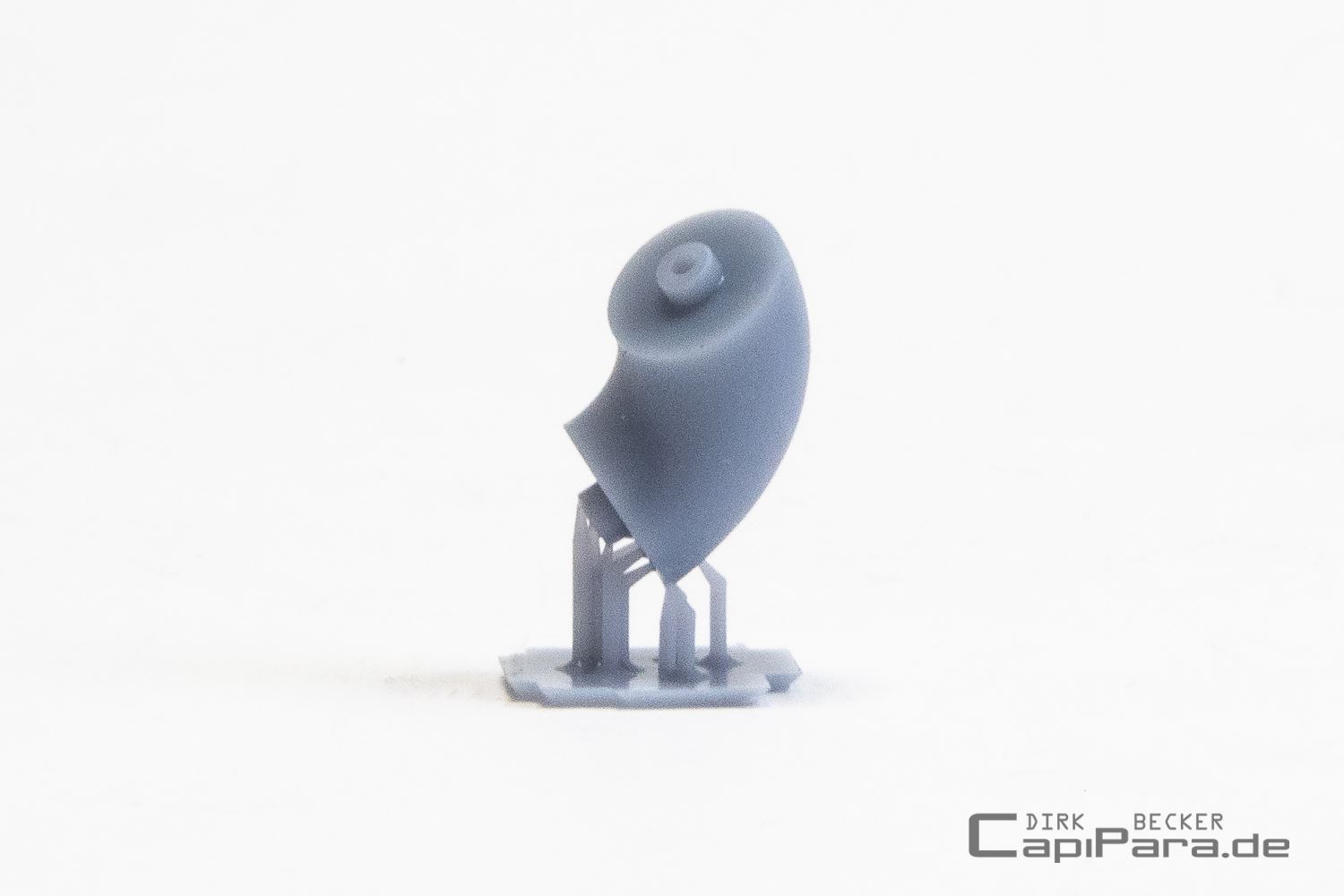

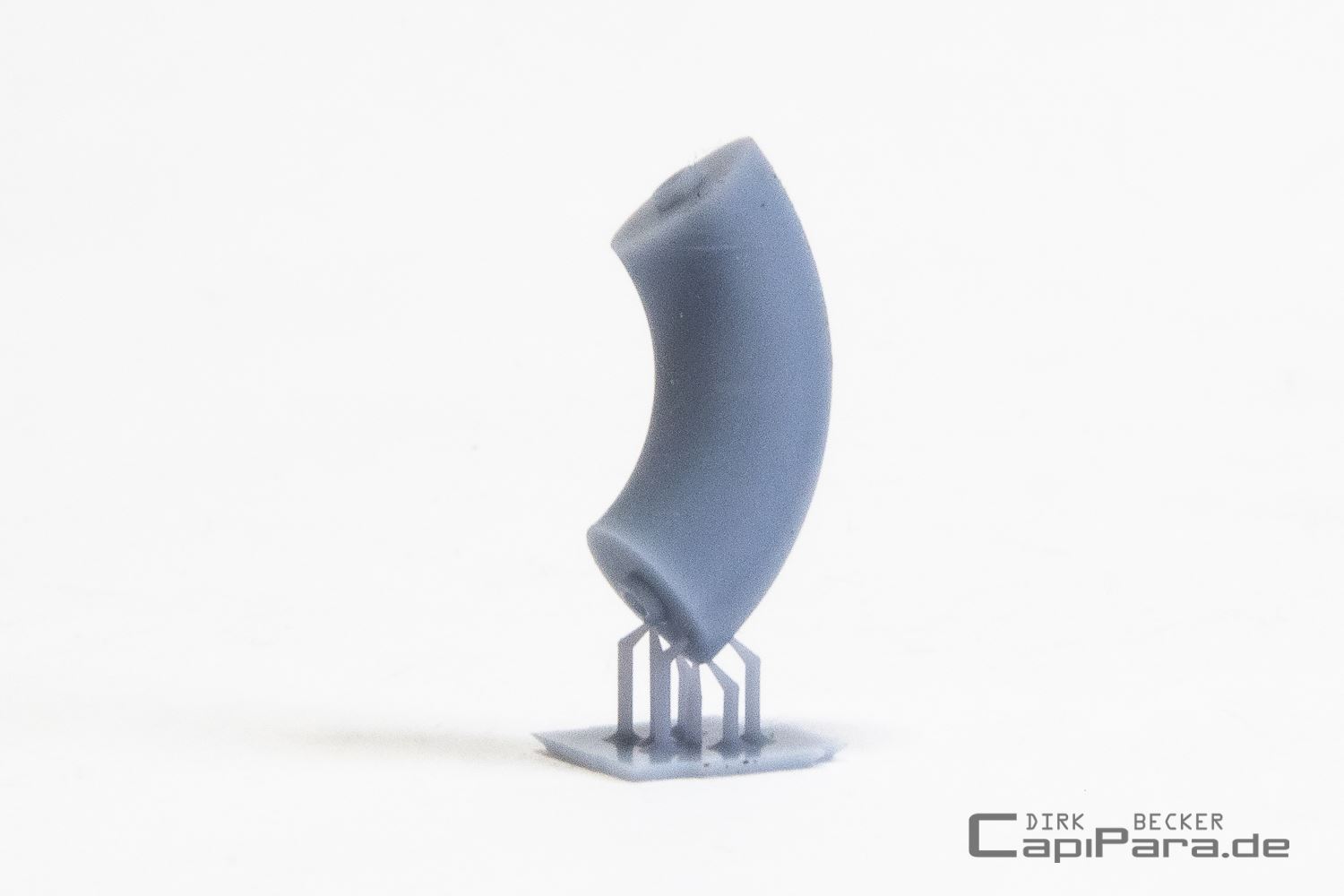

#6705, Bogen 90°, enger Radius

#6706, Bogen 90°, weiter Radius



#6707, Abzweig 90°, 8,75 mm auf 8,75 mm

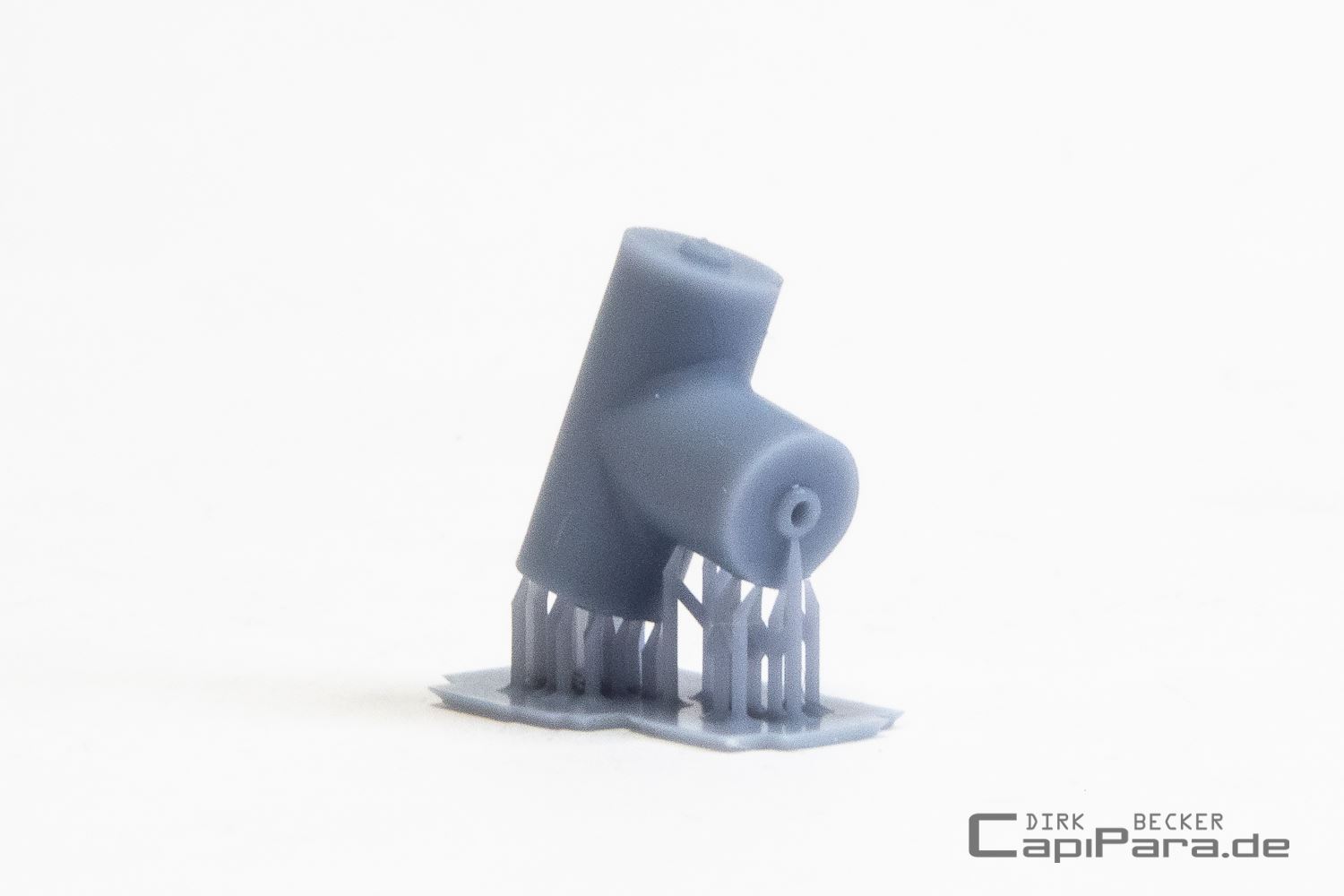

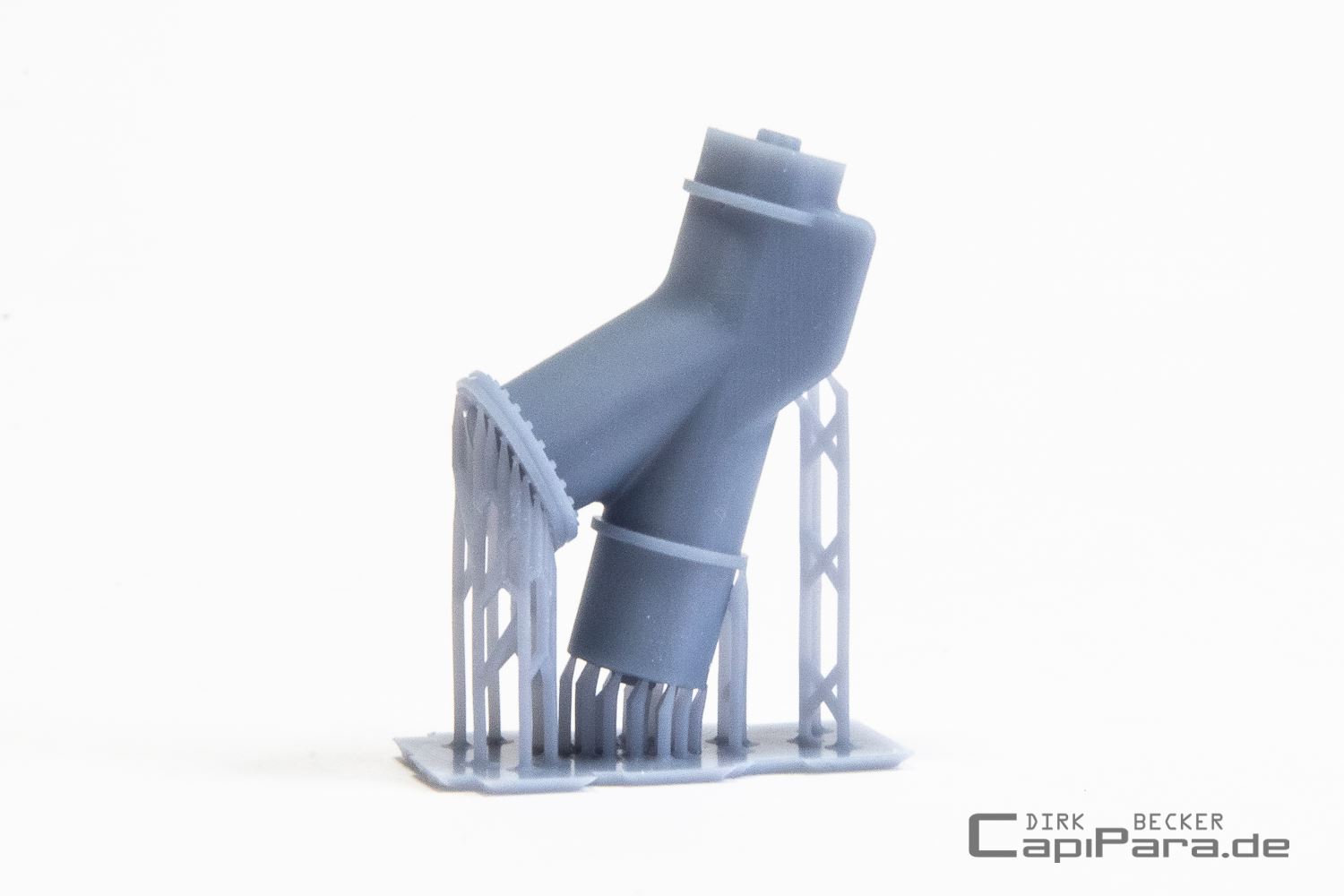

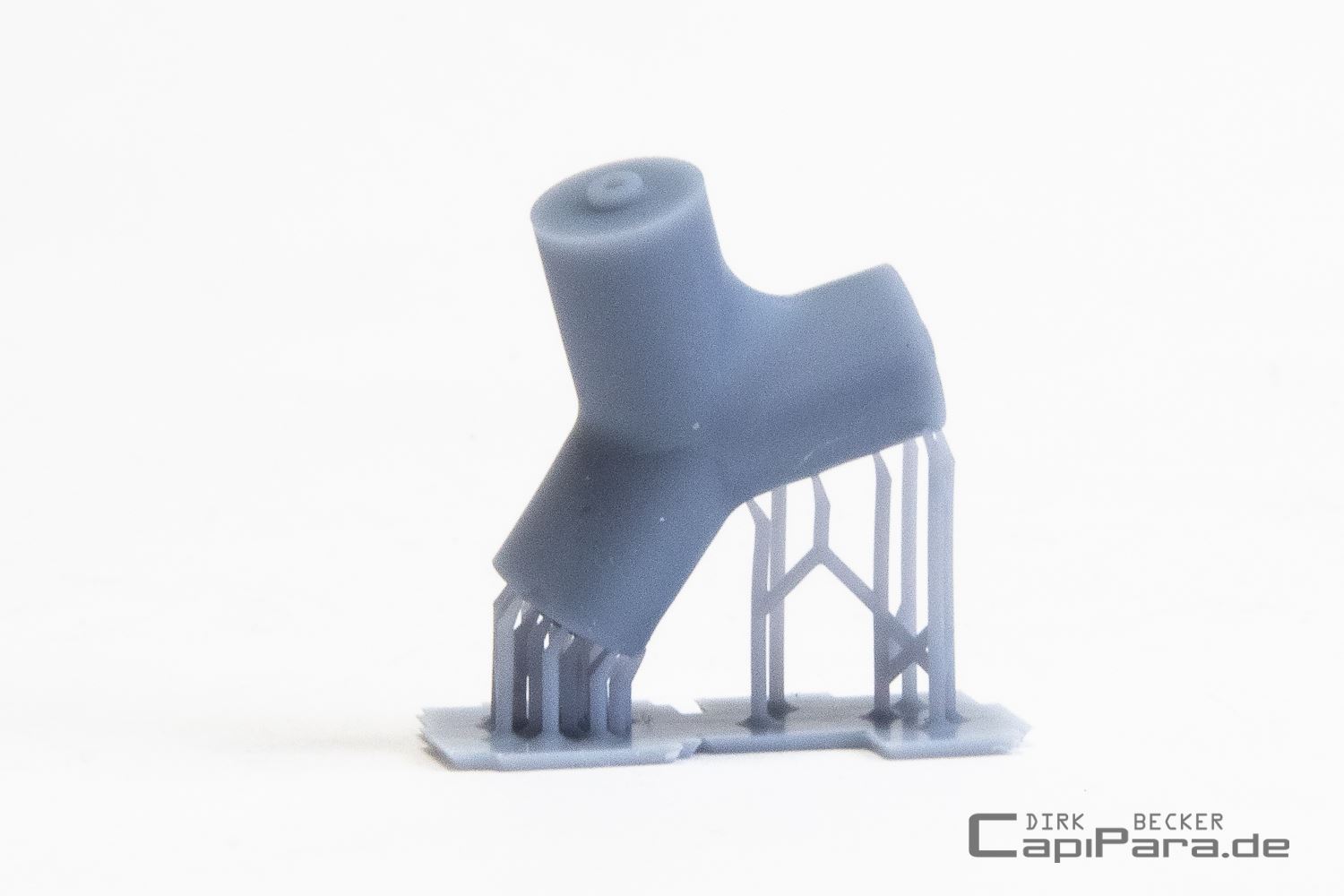

#6708, Y-Abzweig, 8,75 mm auf 8,75 mm

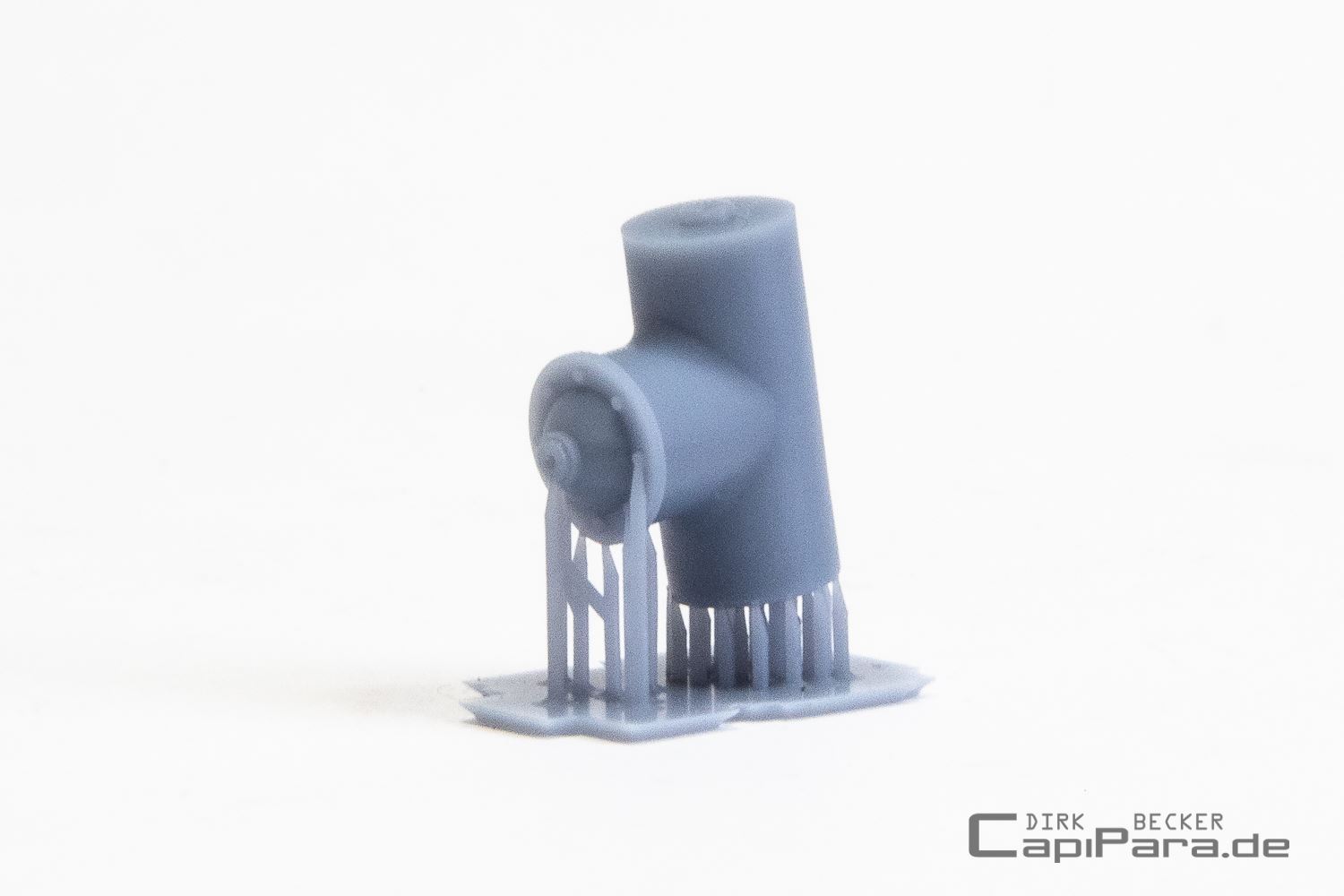

#6720, Boden/Wanddurchführung, 90°

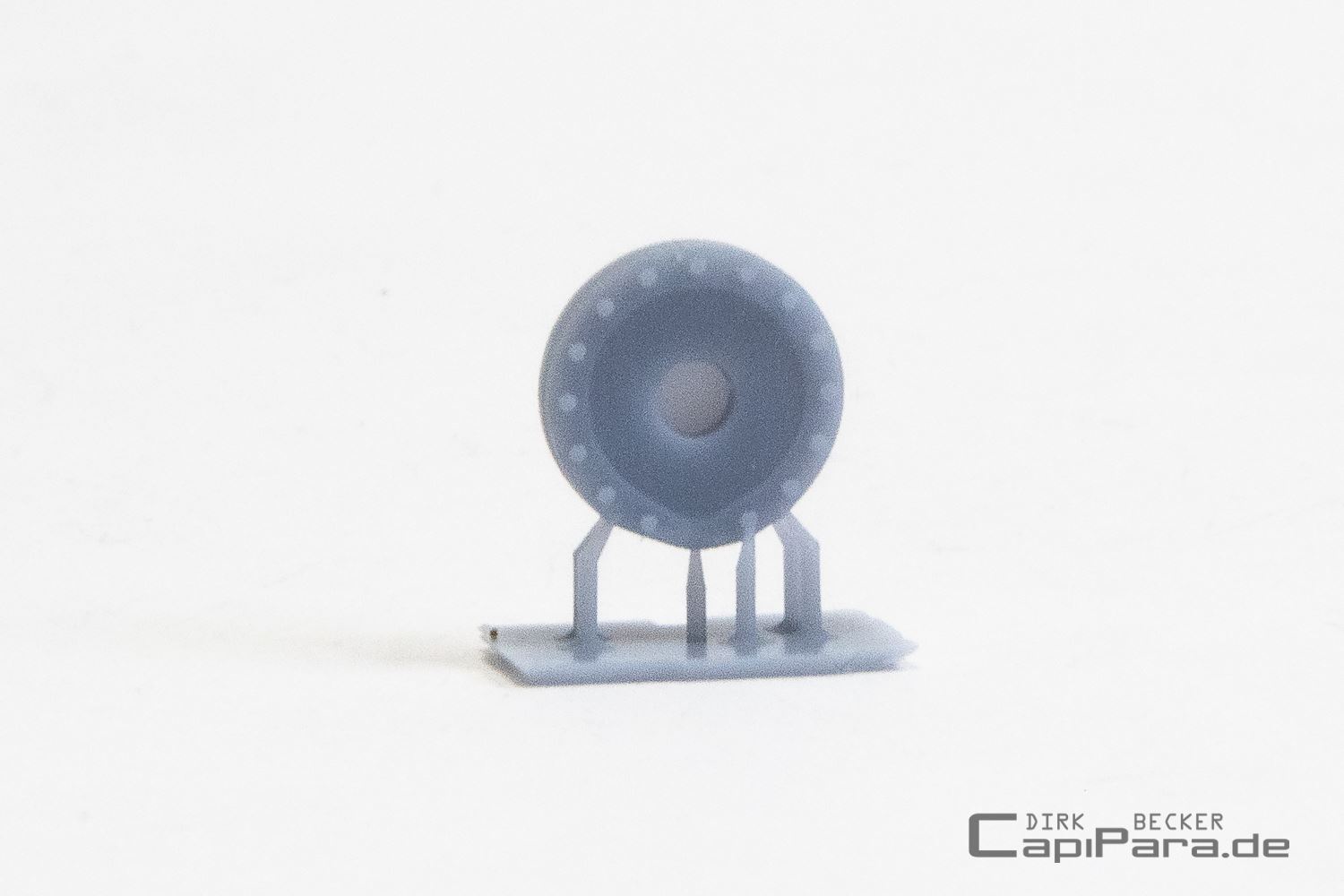

#6721, Verbindungsflansch

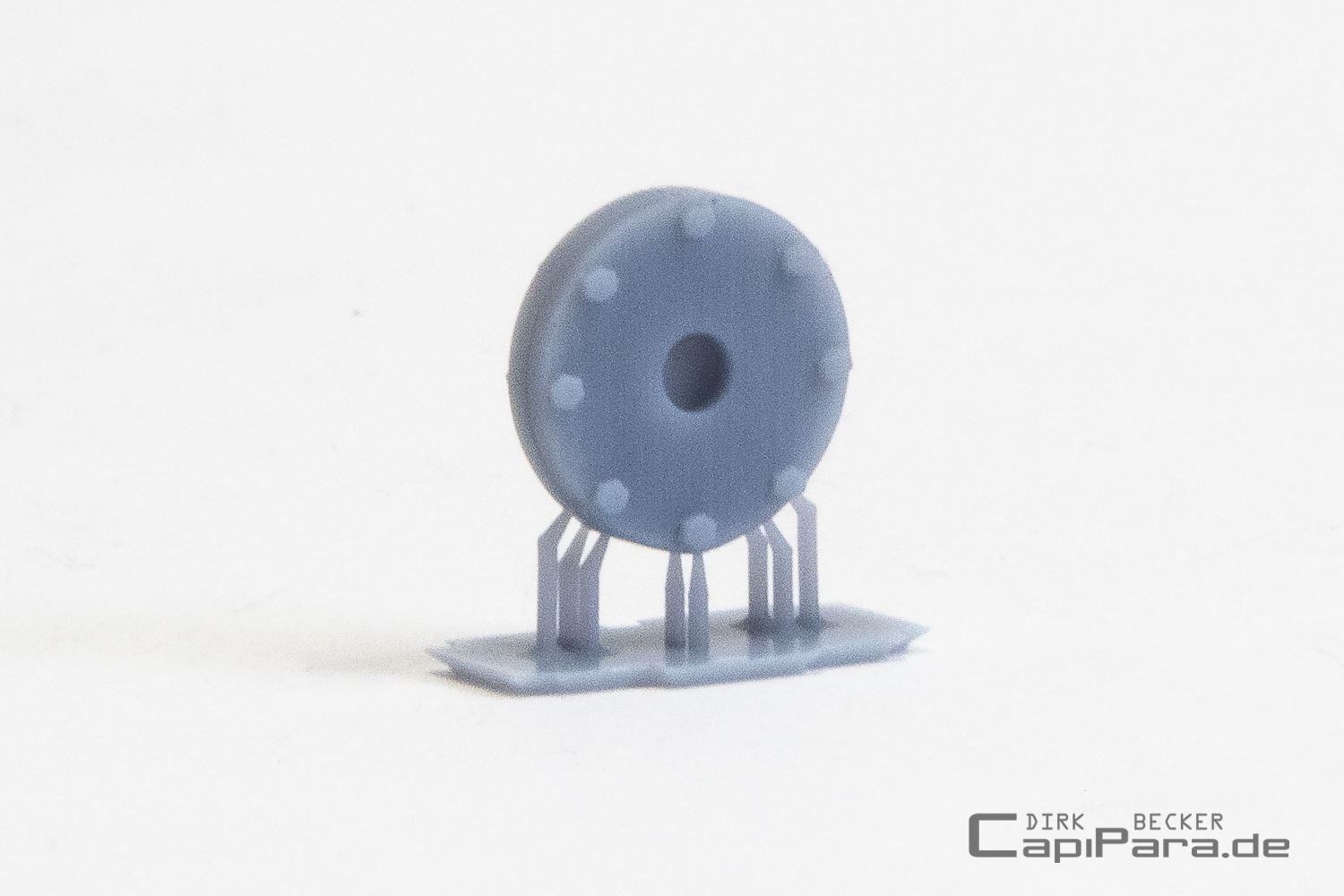

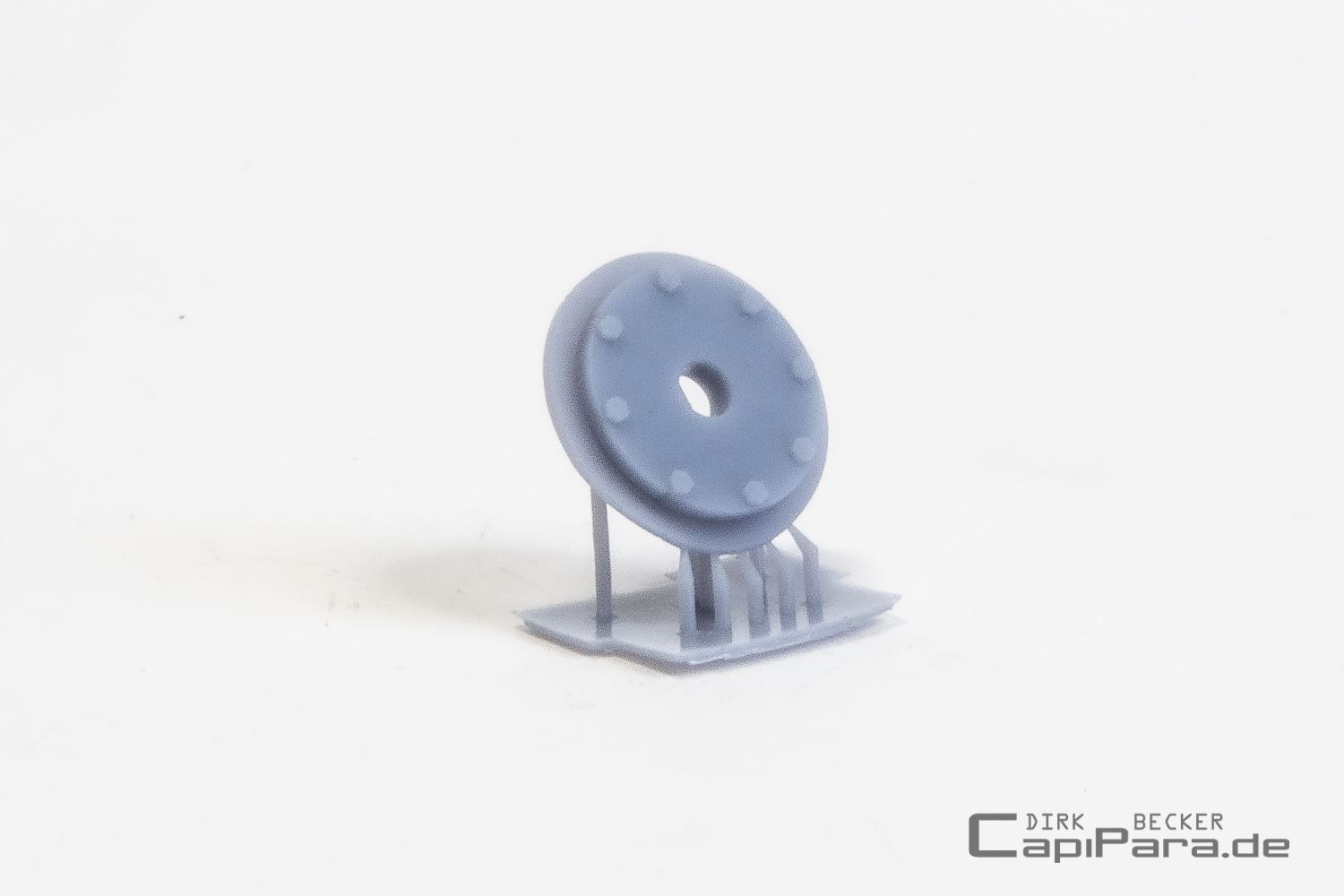

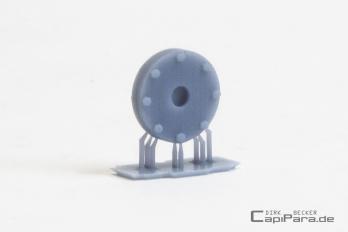

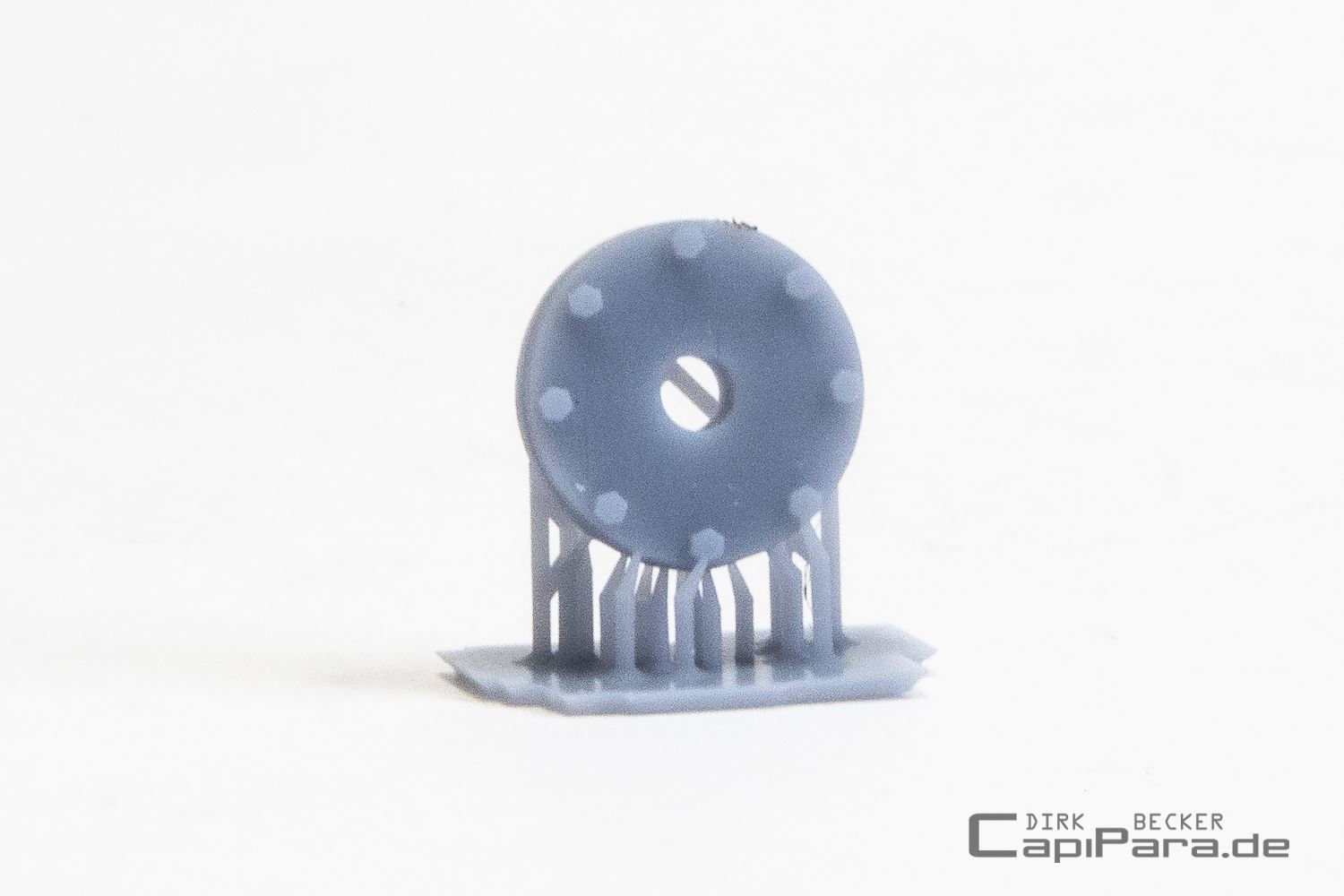

#6722, Blindflansch



#6723, Blindflansch, kleine flache Bauform

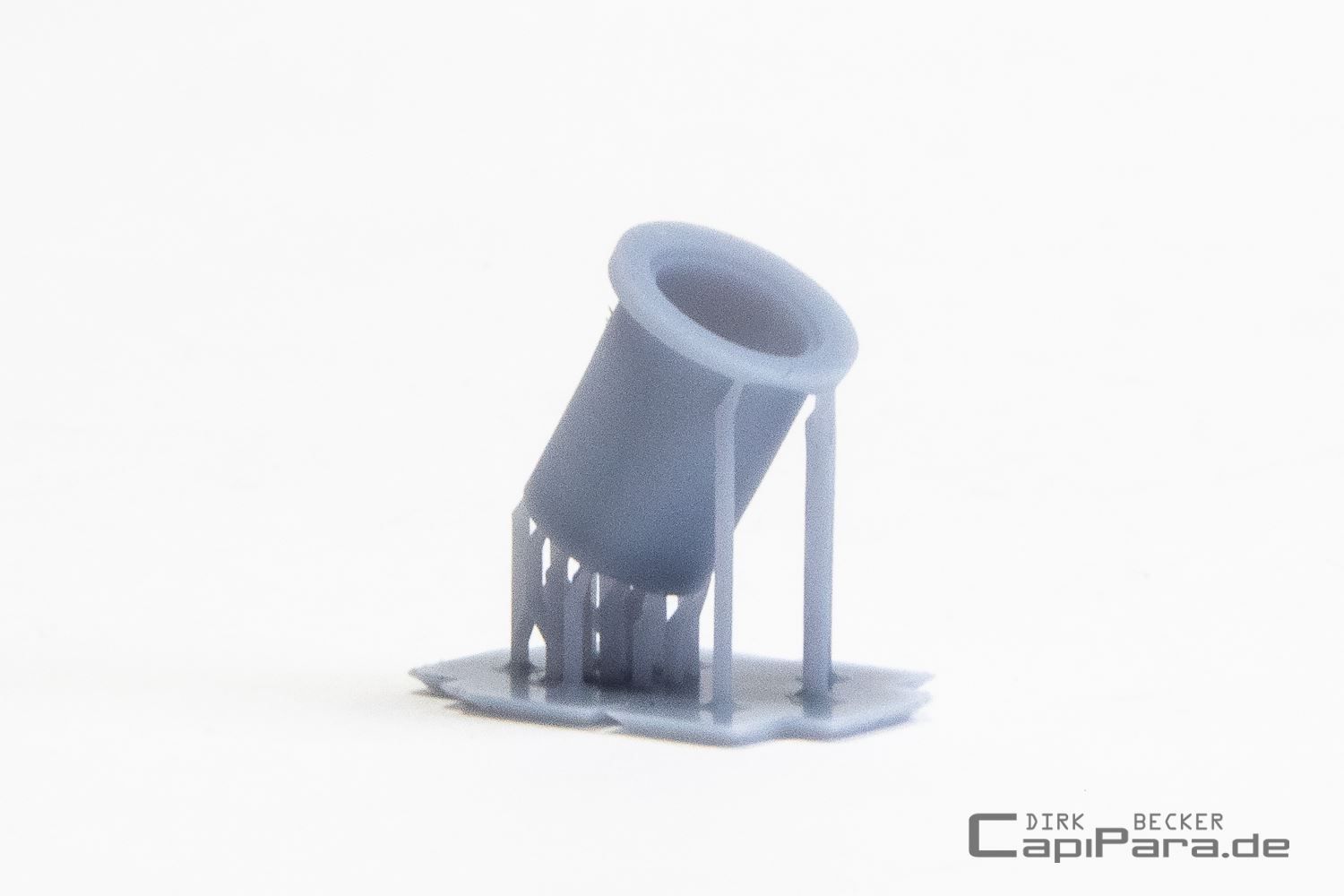

#6724, Übergangsstück, zum Schlauchanschluss

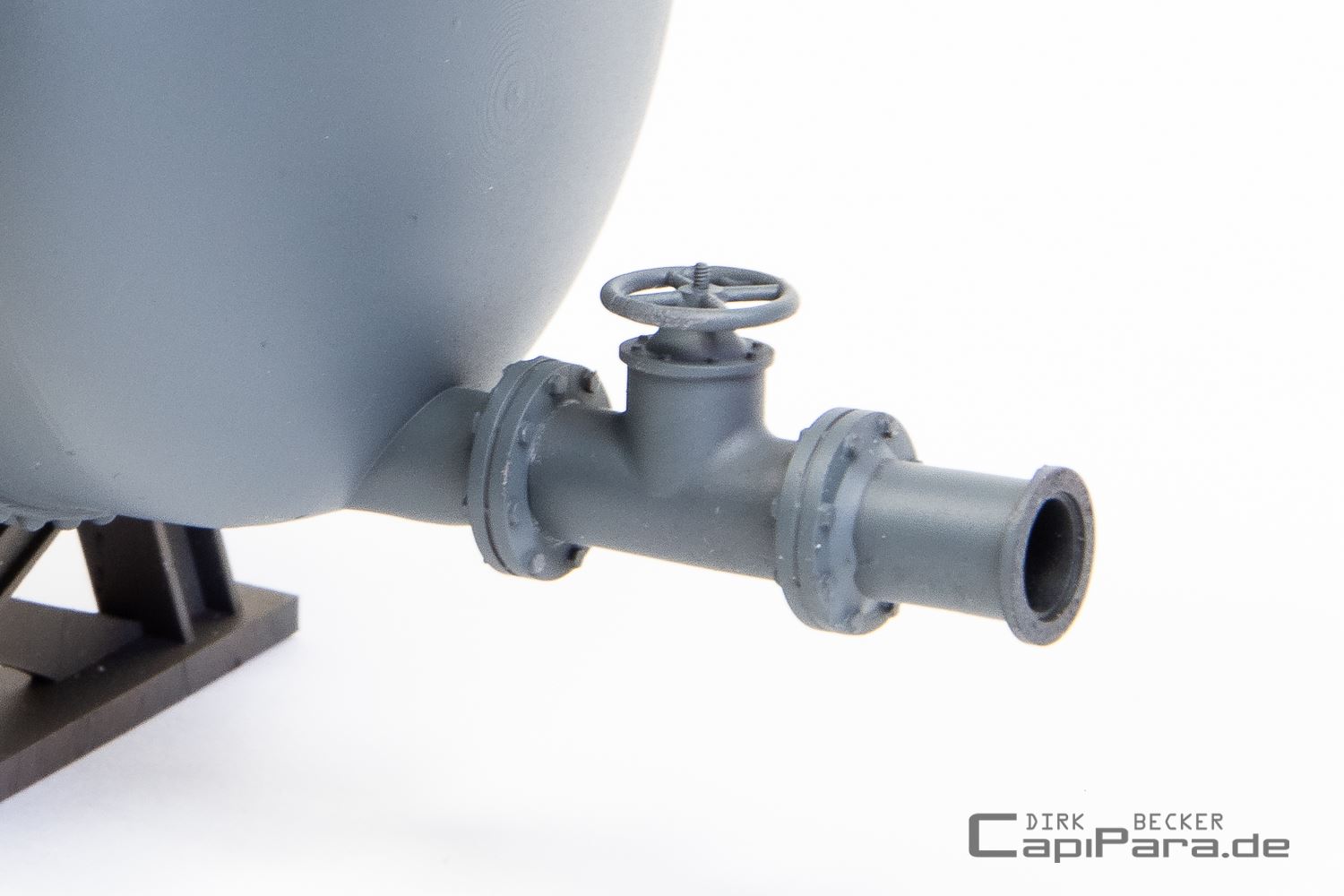

#6731, Absperrschieber, Bauform A, 90°

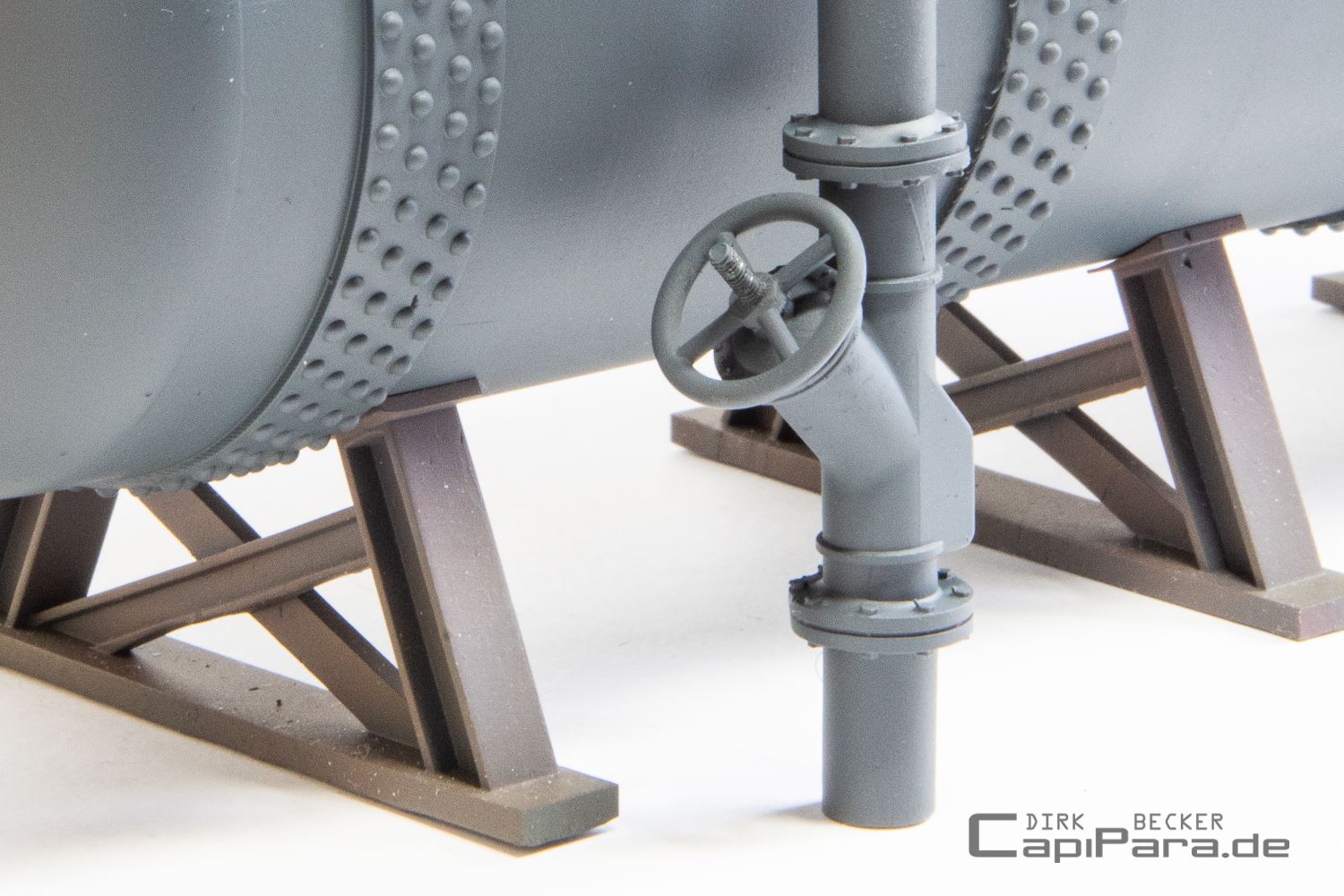

#6732, Absperrschieber, Bauform C, 45°

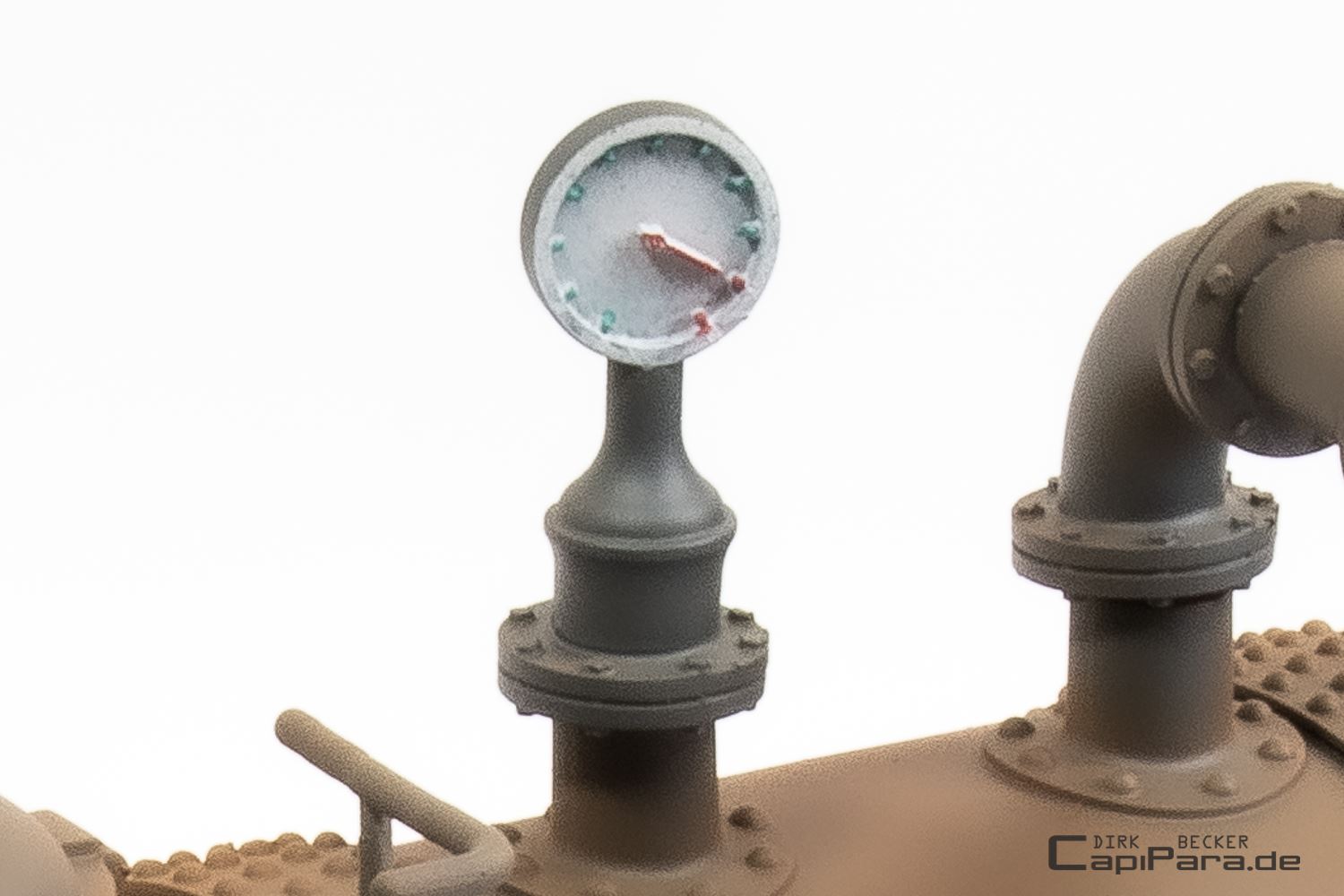

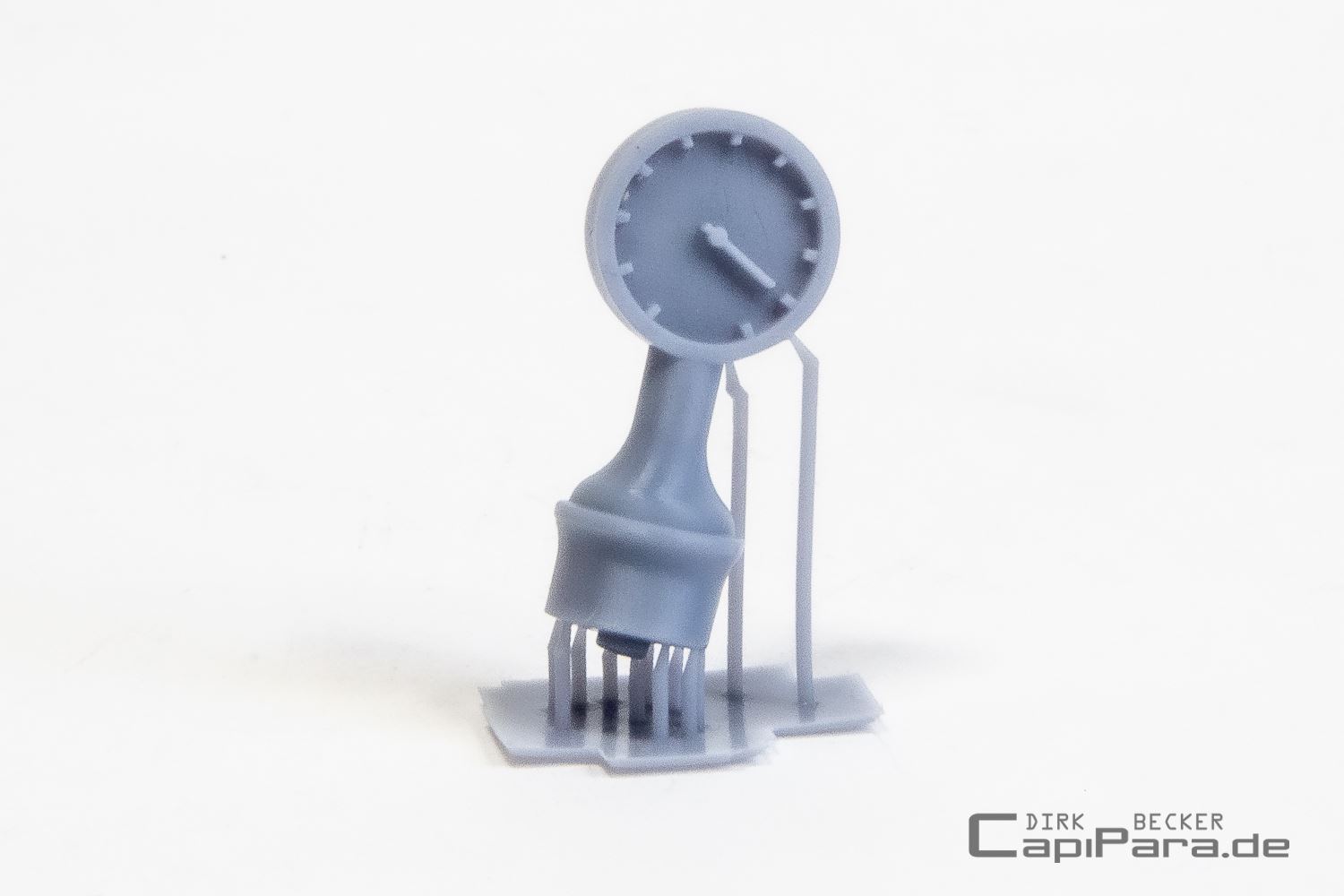

#6741, Druckmanometer

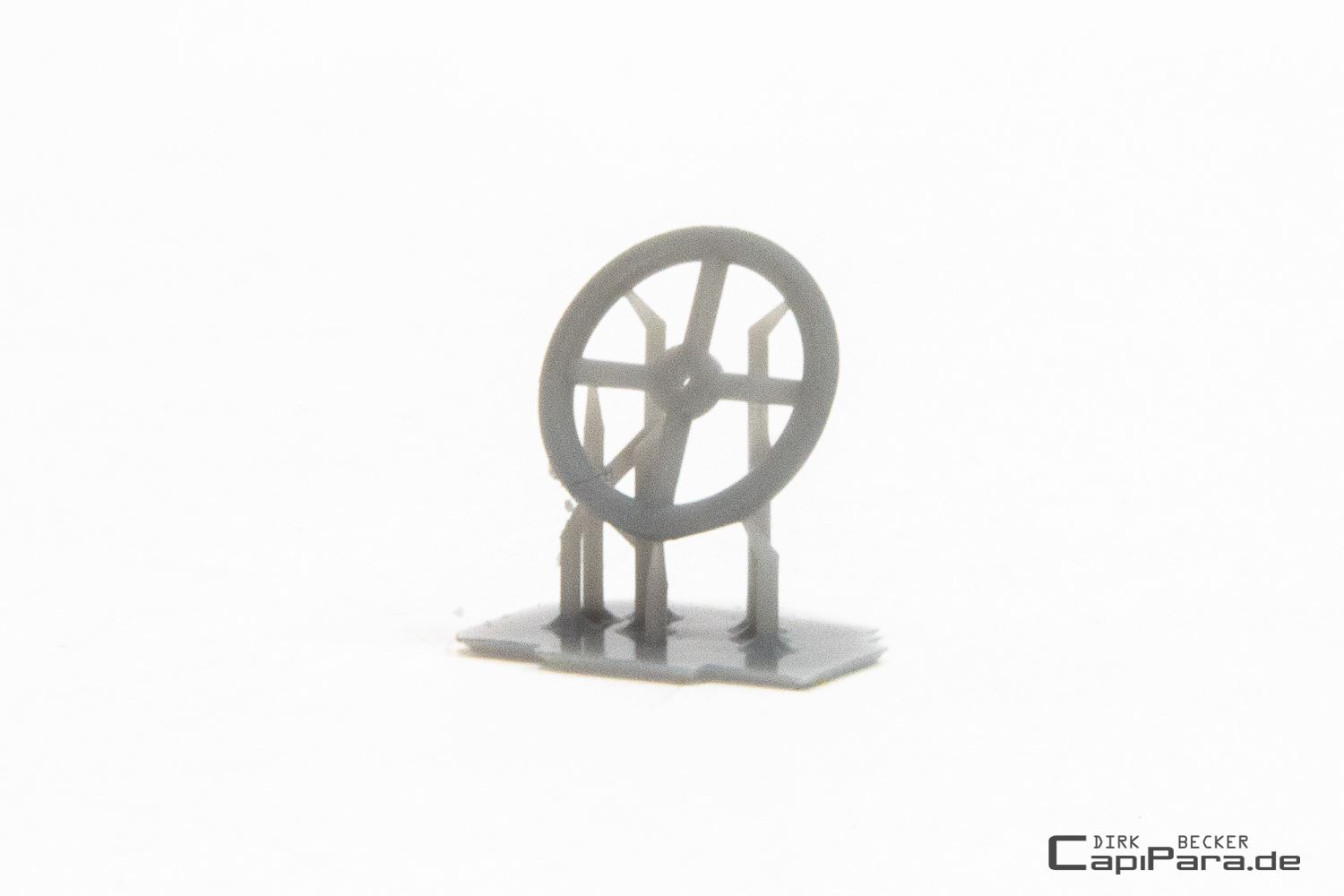

#6742, Handrad für Absperrschieber

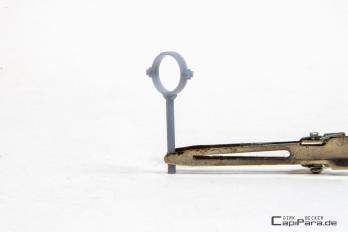

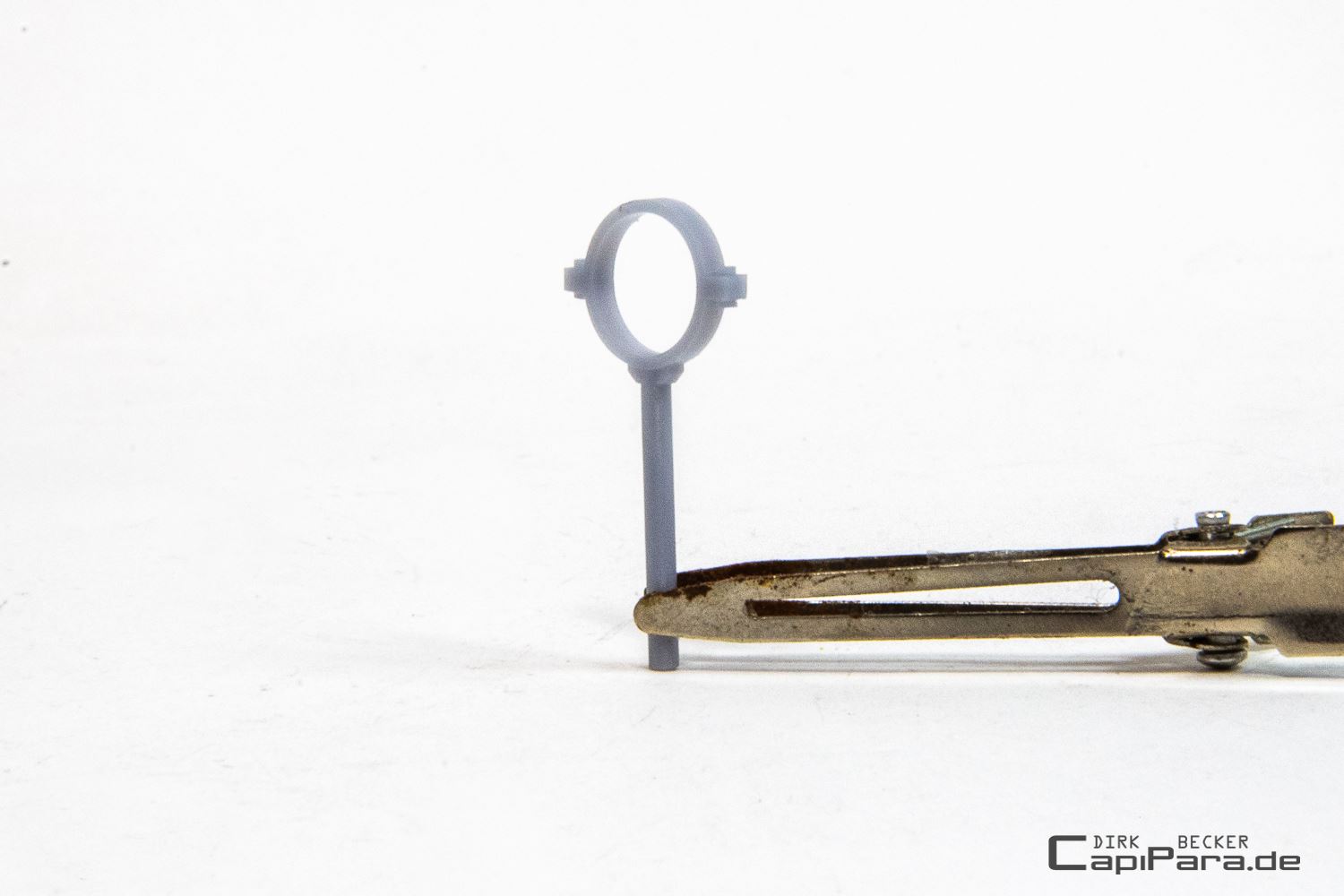

#6751, Rohrhalterung, für senkrechten Rohrverlauf

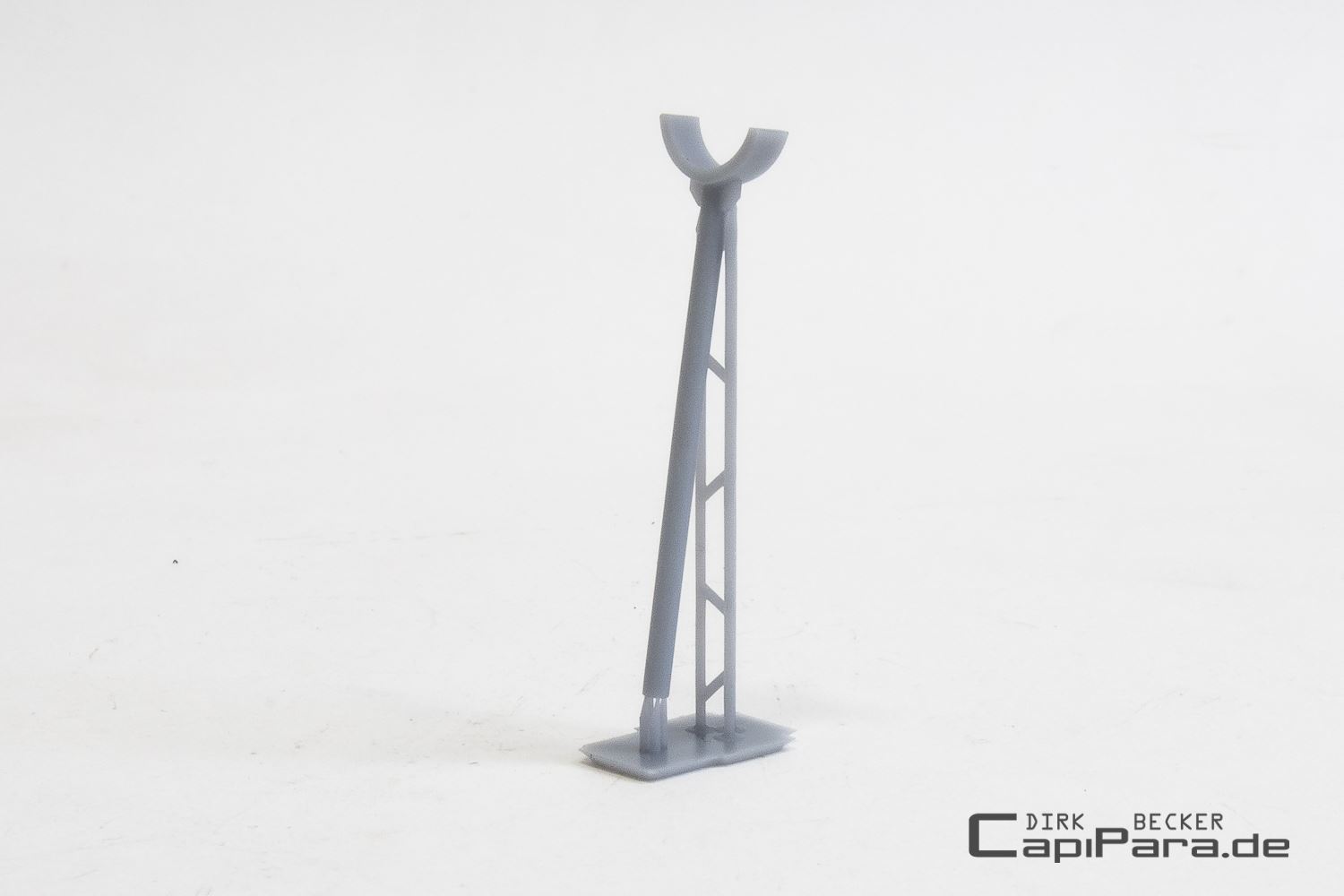

#6752, Standrohr, für waagerechten Rohrverlauf
